特長
  • レンジ・スケーリング可能なデジタル・ジャイロスコープ
    ±75°/秒、±150°/秒、±300°/秒 設定
  • 3軸のデジタル加速度センサ:±3 g
  • 広いサンサ帯域幅:330 Hz
  • 自律動作とデータ収集
    一切の外部構成用コマンド不要
    スタートアップ時間:180ms
    スリープモード回復時間:4ms
  • 感度、バイアスおよび位置調整は工場出荷時に校正
  • 校正温度範囲:-40℃~+85℃
  • SPI互換シリアル・インターフェース
  • 組み込み温度センサ
  • プログママブルな動作と制御
    自動または手動のバイアス修正制御
    バートレッド・ウインドFIRフィルタ長、タップ数
    詳細についてはデータシートを参照してください。
製品概要
show more Icon

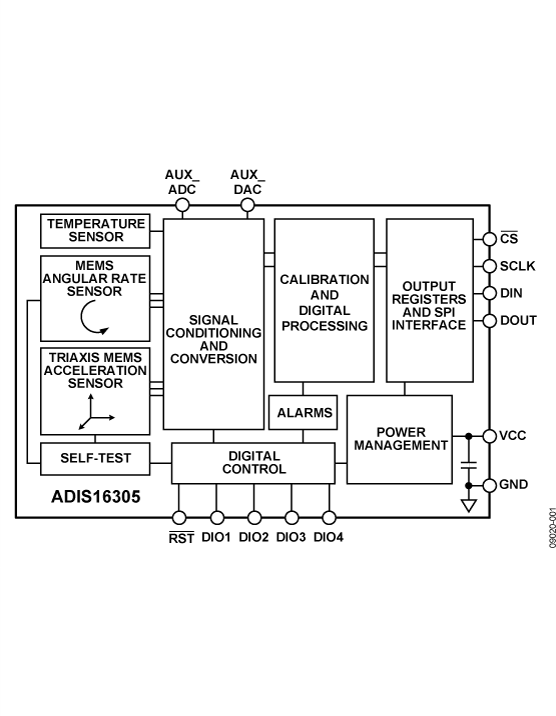

iSensor®であるADIS6305は全機能内蔵の慣性システムで、1つのジャイロスコープと3軸の加速度センサを内蔵しています。ADIS16305内の各センサは、業界最先端のiMEMS®技術と、ダイナミック性能を最適化する信号処理技術を組み合わせています。各センサの感度、バイアス、位置合わせ、及び加速度の直線化(ジャイロ・バイアス)は、工場での校正で特性かされます。結果として、各センサは、それ自身のダイナミック補償形態を持つため、様々な条件下にわたって、高精度なセンサ計測を提供します。

ADIS16305は、工業システムに対して、高精度な多軸の慣性センサを内蔵した、簡潔でコスト効率の良い解決法を提供します。(特にディスクリート設計の複雑さと投資効率と比較した場合。)全ての必要な動的テストと校正は、工場での製造工程に組み込まれており、システムの集積化時間を大幅に削減します。微妙な直交性の位置調整が施されているため、ナビゲーション・システムでの初期フレーム調整が簡素化されます。改善されたSPIインターフェースとレジスタ構成は、より早いデータ収集と構成制御を提供します。ADIS16305は、インターフェース・フレックス・コネクタで使う場合ADIS1635x、ADIS1636x、ADIS1640xファミリと互換性のあるピン配置を用いています。

この小型のモジュールは約23mm×31mm×8mmで、標準的なコネクタ・インターフェースを提供します。このコネクタは水平または垂直にマウントできます。

アプリケーション
  • 医療機器
  • ロボット
  • プラットフォーム制御
  • ナビゲーション

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

評価用キット

評価用キット 2

reference details image

ADIS16305/PCB

ADIS16305 Daughter Board

zoom

ADIS16305/PCB

ADIS16305 Daughter Board

製品の詳細

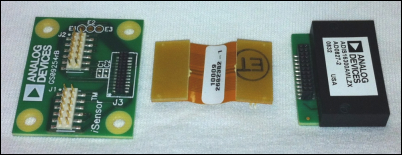

The ADIS16305/PCB is a breakout board which provides (1) ADIS16305BMLZ, (1) flexible cable and (1) interface PCB to simplify the process of prototyping during the early stages of system design and evaluation. The ADIS16305BMLZ is a fully-calibrated, MEMS 4DOF Inertial Sensor, which provides a serial peripheral interface (SPI) for all digital communications. It provides a dual-row, 24-pin connector interface that minimizes board space but does not support standard ribbon cable connections. The flexible cable and interface PCB provides access to the ADIS16305BMLZ, using dual-row, 12-pin connectors, which supports standard ribbon cable systems and hand-soldering connection techniques.

reference details image

EVAL-ADIS評価システム

EVAL-ADIS評価システム

zoom

EVAL-ADIS評価システム

EVAL-ADIS評価システム

EVAL-ADIS評価システム

機能と利点

ジャイロセンサーおよび IMU 用の PC/USB 対応評価用ボード
  • Windows XP、Vista、7
  • 32 ビットおよび 64 ビット USB ドライバ
  • 外部電源が不要


IMU 評価用ソフトウェア
  • フルレートの同期データ・アクイジション(データ・キャプチャ)
  • レジスタの構成とレビュー(レジスタ・アクセス)
  • リアルタイム波形レコーダ(メイン・スクリーン)


キットには以下が含まれています:
  • ADIS16xxx / USB インターフェース・ボード
  • ミニ USB ケーブル、6 フィート(約 1.8 m)
  • M2×0.4 小ネジ・キット(20 本)

製品の詳細

EVAL-ADISシステムは、iSensor製品を評価するためのシンプルなPCベースのツールです。iSensorをエンベデッド・プロセッサ・システムに組み込む準備ができていない場合、このツールを利用できます。

このシステムは、サポート対象の各デバイスに対して基本的なデモンストレーション、個別のレジスタ・アクセス、高速データ・キャプチャを行えるアプリケーション・ソフトウェアを備えています。各アプリケーション・ソフトウェア・パッケージにはインストールを簡単に行うためのインストール・ウィザードが収められており、シンプルで使いやすいUSBドライバ・パッケージも付属しています。



EVAL-ADIS関連のソフトウェア・パッケージはすべてWindows XP、Vista、7と互換性があり、32ビットと64ビットの両方のUSBドライバを提供します。

EVAL-ADISの回路ボードの厚さは0.125インチで、各iSensorデバイスに対応した下穴/ネジ穴加工済みの装着穴を用意しています。装着穴は、M2x0.4mmの小ネジに対応しています。このキットには、さまざまなパッケージ厚に対応できるM2x0.4の小ネジが5セット含まれており、別途留め具を用意する必要はありません。電源システムが内蔵されているため、ほとんどの場合外付けの電源は不要ですが、電源感度テスト用に外部電源入力に対応しています。電源システムはUSBの+5Vを使用し、+3.3Vデバイス用のリニア・レギュレータ・オプションが用意されています。
