ADIS16266

デジタル・ジャイロスコープ・センサー、±14,000°/秒

トップへ

Suggested Replacement Parts :

製品概要

製品カテゴリ

センサーとMEMS
- ジャイロセンサー（ジャイロスコープ）

製品ライフサイクル製造中止

この製品ファミリーはすでに製造中止となっており、販売しておりません。

Replacement Parts

To find replacement products for this part:

Availability

This model is Obsolete and all models in the family are Obsolete

Compatibility

Pinout identical, but electrical specifications, package and temperature range may vary

Rochester Electronics and Arrow Supply Assurance have partnered with Analog Devices to source products that have been previously discontinued or have become obsolete.

評価キット (2)

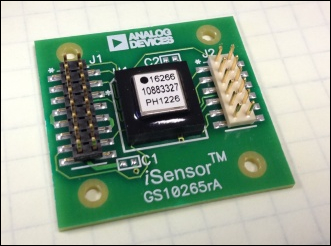

ADIS16266/PCB

評価キットの詳細情報を見る

The ADIS16266/PCBZ is a breakout board that provides (1) ADIS16266BCCZ and (1) interface PCB to simplify the process of prototyping during the early stages of system design and evaluation. The ADIS16266BCCZis a fully-calibrated, digital MEMS gyroscope, which provides a serial peripheral interface (SPI) for all digital communications. It is in a 20-lead, LGA package that minimizes board space but does not support typical prototype soldering processes. The interface PCB provides access to the ADIS16266BCCZ, using a dual-row, 16-pin connector, which supports standard ribbon cable systems and hand-soldering connection techniques. This interface is also compatible with the EVAL-ADIS evaluation system.

リソース

ADIS16266/PCB Data Sheet (Rev. A)

PDF

463.52 K

EVAL-ADIS評価システム

評価キットの詳細情報を見る

EVAL-ADISシステムは、iSensor製品を評価するためのシンプルなPCベースのツールです。iSensorをエンベデッド・プロセッサ・システムに組み込む準備ができていない場合、このツールを利用できます。

このシステムは、サポート対象の各デバイスに対して基本的なデモンストレーション、個別のレジスタ・アクセス、高速データ・キャプチャを行えるアプリケーション・ソフトウェアを備えています。各アプリケーション・ソフトウェア・パッケージにはインストールを簡単に行うためのインストール・ウィザードが収められており、シンプルで使いやすいUSBドライバ・パッケージも付属しています。

EVAL-ADIS関連のソフトウェア・パッケージはすべてWindows XP、Vista、7と互換性があり、32ビットと64ビットの両方のUSBドライバを提供します。

EVAL-ADISの回路ボードの厚さは0.125インチで、各iSensorデバイスに対応した下穴／ネジ穴加工済みの装着穴を用意しています。装着穴は、M2x0.4mmの小ネジに対応しています。このキットには、さまざまなパッケージ厚に対応できるM2x0.4の小ネジが5セット含まれており、別途留め具を用意する必要はありません。電源システムが内蔵されているため、ほとんどの場合外付けの電源は不要ですが、電源感度テスト用に外部電源入力に対応しています。電源システムはUSBの+5Vを使用し、+3.3Vデバイス用のリニア・レギュレータ・オプションが用意されています。

機能と利点

ジャイロセンサーおよび IMU 用の PC/USB 対応評価用ボード

Windows XP、Vista、7
32 ビットおよび 64 ビット USB ドライバ
外部電源が不要

IMU 評価用ソフトウェア

フルレートの同期データ・アクイジション（データ・キャプチャ）
レジスタの構成とレビュー（レジスタ・アクセス）
リアルタイム波形レコーダ（メイン・スクリーン）

キットには以下が含まれています：

ADIS16xxx / USB インターフェース・ボード
ミニ USB ケーブル、6 フィート（約 1.8 m）
M2×0.4 小ネジ・キット（20 本）

リソース

ソフトウェア

参考資料

ユーザ・ガイド

UG-287: EVAL-ADIS: iSensor Evaluation System
9/7/2014
PDF

FAQ

FAQ: ADIS162xx LGA Assembly Guidelines
3/15/2016

技術記事

A Simple Calibration for MEMS Gyroscopes
6/18/2010
PDF

ソフトウェア & システム

評価ソフトウェア

ZIP

671.63 K
