特長
  • 3軸振動センサー:±70g範囲
  • 広帯域14kHz
  • プログラマブルなデジタル・フィルタ、ローパス/バンドバス・オプション
  • データ獲得機能
    • 3チャンネル、各1024サンプル、79.2kSPSのサンプル・レート
  • マシーン寿命を管理するためのキャプチャ・モード
    • マニュアル:初期ベース・ラインでの特性評価/解析
    • 自動:使用中の性能変化の定期的なチェック
    • イベント:厳しい環境での最終寿命モニタリング
    • その他:単軸で3倍の記録長
  • 温度と電源のデジタル計測
  • プログラマブルな動作と制御
    • キャプチャ・モードとサンプル・レート
    • I/O:データ・レディ、アラーム、キャプチャ・トリガ、汎用
    • スレショールド制限を持つ4つのアラーム設定
    • デジタル起動の自己テスト
  • SPI互換シリアル・インターフェース
  • シリアル・ナンバーとデバイスID
  • 単電源動作:3.15 V~3.6 V
  • 動作温度範囲:-40~+125 °C
  • 15mm×15mm×15mmパッケージ(フレキシブル・コネクタ付き)
製品概要
show more Icon

ADIS16223 iSensor®は、3軸方向のデジタル振動センサ・システムで、業界最先端のiMEMS®センシング技術に、信号処理、データ獲得、及び便利なシリアル・ペリフェラル・インターフェース(SPI)が組み合わさっています。このSPIとデータ・バッファ構造は広帯域のセンサー・データへの容易なアクセスを提供します。22kHzのセンサ共振と72.9kSPSのサンプル・レートは、多くのマシーンの健全状態を予測するアプリケーションに適切な周波数応答を提供します。プログラマブルなデジタル・フィルタはロー・パスとバンド・パス構成オプションを提供します。

内部のクロックは。データ獲得イベント期間中のデータ・サンプリング・システムをドライブしますので、外部でのクロック源の必要はありません。デ ータ獲得機能は、4種の異なるモードを備えており、オプションを選ぶことで多種多様なアプリケーションの要求に対応します。

またADIS16223はデジタル温度センサー、デジタル電源計測及びピーク出力獲得も提供します。

ADIS16223は、10-32 UNFネジのスタッド・マウントに対応するネジ穴を備え、15mm×15mm×15mmのモジュールで供給されます。2列の1mm 、14ピン、フレキシブル・コネクタがあり、ユーザは簡単にインターフェース及び挿入実装が出来ます。この製品は-40~+125℃の拡張動作温度範囲を持っています。


アプリケーション

  • 振動解析
  • ショック検出とイベント獲得
  • 状態監視
  • 各種マシーンの健全状態監視
  • 計測機器、診断装置
  • 安全性、遮断検出
  • セキュリティ検出、盗難検出

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

評価用キット

評価用キット 2

reference details image

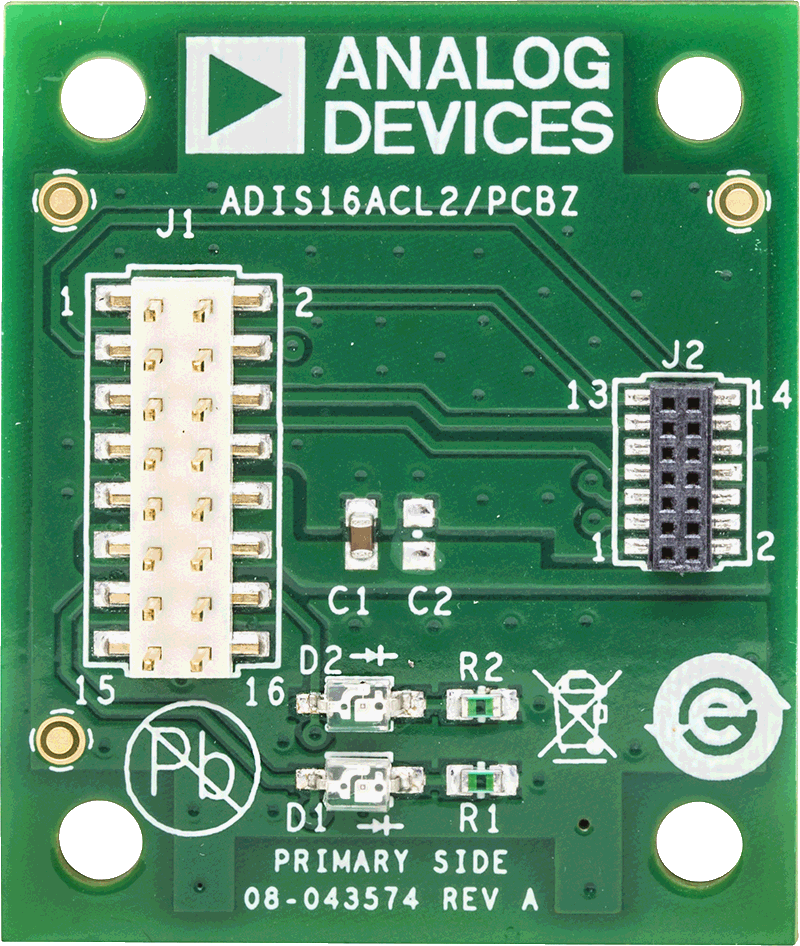

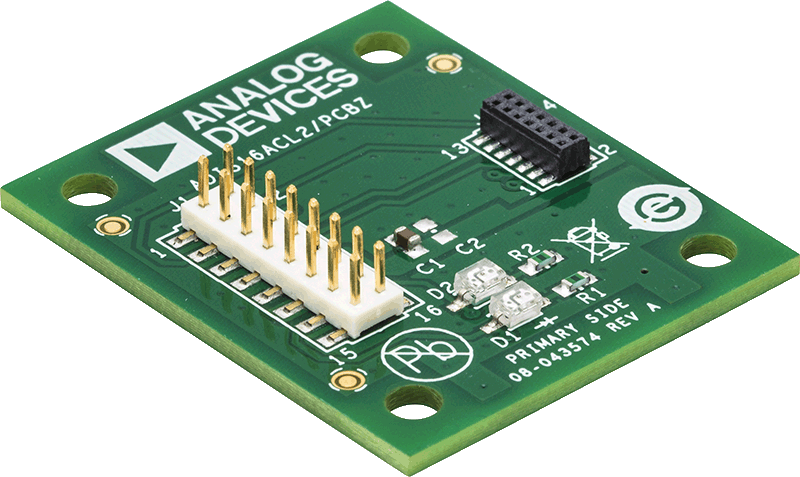

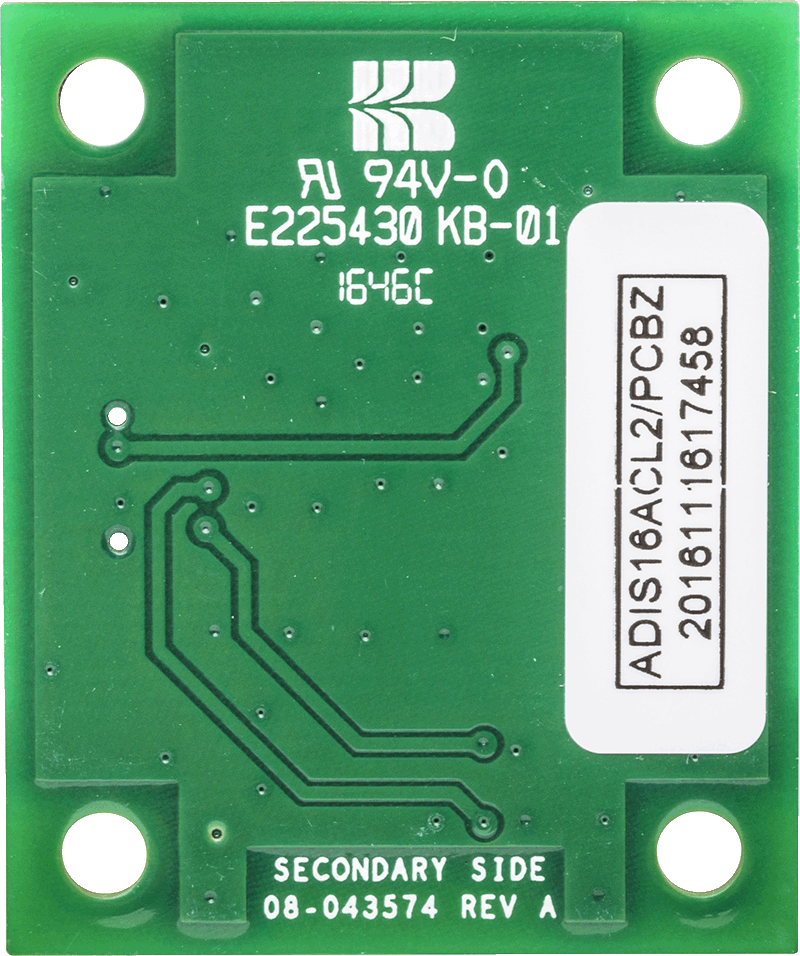

ADIS16ACL2/PCBZ
