製品概要

機能と利点

  • 0.5dB LSBステップで15.5dBまで
  • ビットごとに1本の正電圧制御ライン
  • 挿入損失:30GHzで4.4dB(代表値)
  • 優れた減衰精度。
  • ビット誤差:±0.5dB(代表値)
  • 高入力IP3:+45dBm
  • 電力処理:+27dBm
  • 両電源動作:±5V

製品概要

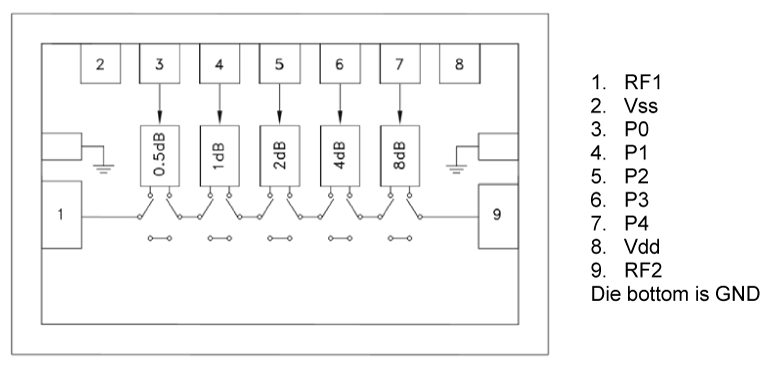

ADH941Sは、広帯域5ビットGaAs ICデジタル減衰器で、素子評価クラスKのチップ形状で提供されています。0.1GHz~30.0GHzをカバーし、挿入損失は30.0 GHzで4.4dB未満(代表値)です。減衰器のビット値は0.5dB(LSB)、1dB、2dB、4dB、8dBで、合計減衰量は15.5dBです。減衰精度はステップ誤差が代表値で±0.5dB未満と優れており、IIP3は+45dBmです。

ADH941Sは、Vdd = +5VおよびVss = -5Vの両電源電圧を必要とし、5つの制御電圧入力を0Vと5Vの間でトグルすることにより各減衰状態を選択します。

アプリケーション

  • 防衛および宇宙
  • トランシーバー
  • 試験装置およびセンサー

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
