ADH812S

製造中

Aerospace, GaAs, MMIC, Voltage Variable Attenuator, 5 GHz to 18 GHz

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wide Bandwidth: 5 GHz to 18 GHz
  • Excellent Linearity: +25 dBm Input P1dB
  • Wide Attenuation Range: 30 dB
  • 12-Lead Ceramic Hermetic Leadless Chip Carrier Package.
  • Screened in accordance with MIL-PRF-38535, Class Level S

The ADH812S is an absorptive Voltage Variable Attenuator (VVA) which operates from 5 GHz to 18 GHz and is ideal in designs where an analog DC control signal must be used to control RF signal levels over a 30 dB amplitude range. It features two shunt-type attenuators which are controlled by two analog voltages, Vctrl1 and Vctrl2. Optimum linearity performance of the attenuator is achieved by first varying Vctrl1 of the 1st attenuation stage from -3V to 0V with Vctrl2 fixed at -3V. The control voltage of the 2nd attenuation stage, Vctrl2, should then be varied from -3V to 0V, with Vctrl1 fixed at 0V. The ADH812S is housed in a 12-Lead ceramic hermetic leadless chip carrier package.

However, if the Vctrl1 and Vctrl2 pins are connected together, it is possible to achieve the full analog attenuation range with only a small degradation in input IP3 performance.

Applications

  • Point-to-Point Radio
  • Instrumentation
  • Sensors
  • Military & Space
ADH812S
Aerospace, GaAs, MMIC, Voltage Variable Attenuator, 5 GHz to 18 GHz

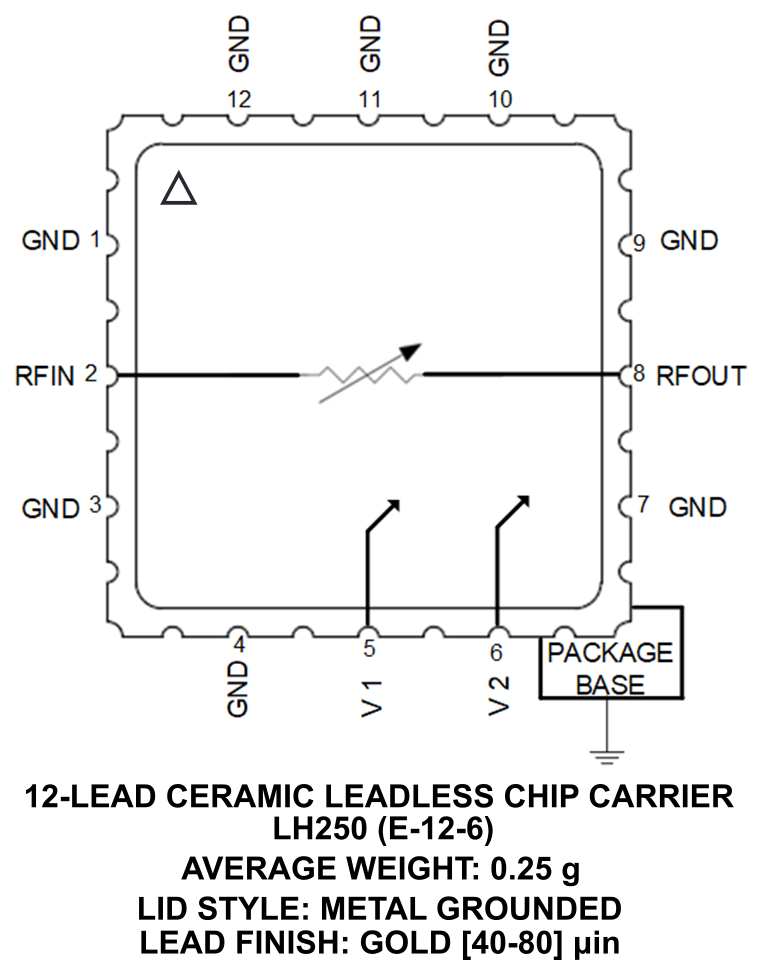

HMC8689LH5 SID
