ADH732S

新規設計に推奨

Aerospace, MMIC, 6.15 GHz to 12 GHz, Hybrid VCO with Varactor Diodes

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Wide Tuning Bandwidth
  • Pout: + 1 dBm Typ.
  • Low Phase Noise: -98 dBc/Hz @ 100 kHz offset and 6.15 GHz Typ.
  • No External Resonator Needed
  • Single Positive Supply: Vcc = +5 V @ 62 mA Typ.
  • Hybrid construction:
    • Varactor Diodes screened in accordance to MIL-PRF-38534 Table C-II, Class H Screening
    • Hybrid VCO screened in accordance with MIL-PRF-38534 Table C-IX, Class K Screening
  • 12-Lead Ceramic Hermetic Leadless Chip Carrier Package.

The ADH732S is a wideband, MMIC, Hybrid Voltage Controlled Oscillator which incorporates the resonator, negative resistance device, and varactor diodes. Output power and phase noise performance are excellent over temperature due to the oscillator's monolithic construction. The Vtune port accepts an analog tuning voltage from 0 to +23 V. The ADH732S Hybrid VCO operates from a single +5V supply, consumes only 62 mA of current, and is housed in a 12-Lead hermetic package. This wideband VCO uniquely combines the attributes of ultra small size, low phase noise, low power consumption, and wide tuning range.

Applications

  • Point-to-Point/Multi-Point Radios
  • Satellite Communications (SATCOM)
  • Controls
  • Military & Space
ADH732S
Aerospace, MMIC, 6.15 GHz to 12 GHz, Hybrid VCO with Varactor Diodes

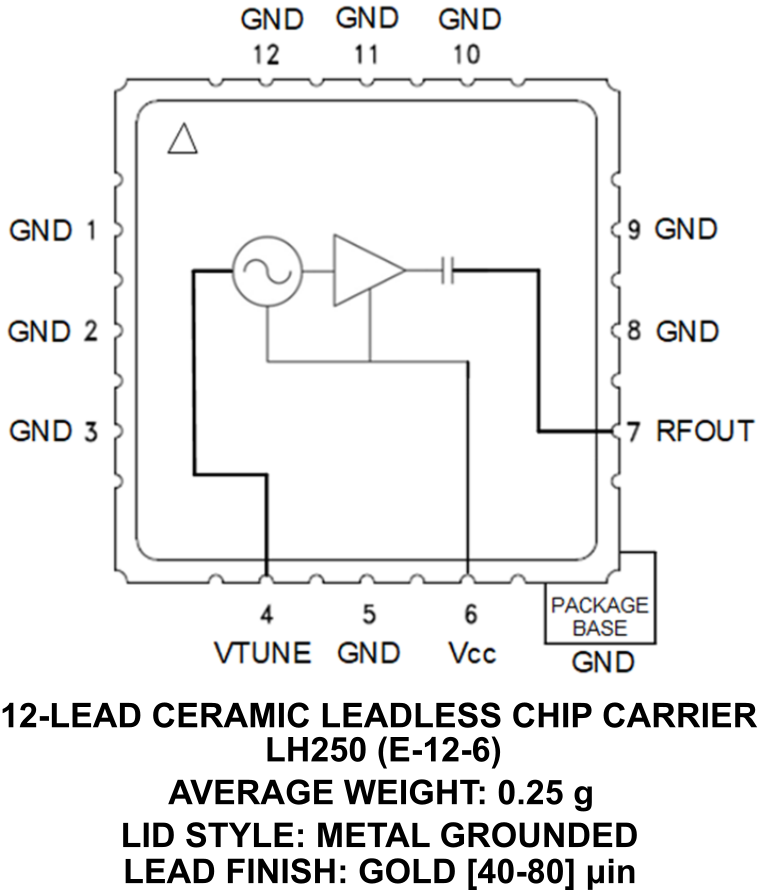

HMC8732LH250 SID
