ADH573S

新規設計に推奨

Aerospace, GaAs, PHEMT, MMIC, x2 Active Multiplier, 8 GHz to 22 GHz Fout

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • High Output Power: +12 dBm
  • Low Input Power Drive: 0 dBm to +6 dBm
  • Fo Isolation: > 20 dBc @ Fout = 16 GHz
  • 100 kHz SSB Phase Noise: -134 dBc/Hz
  • Single Supply: +5 V @ 92 mA Typ.
  • 12-Lead Hermetic Ceramic SMT Package
  • Screened in accordance with MIL-PRF-385345, Class Level S  

The ADH573S is a x2 active broadband frequency multiplier utilizing GaAs PHEMT technology. When driven by a +5 dBm signal, the multiplier provides +12 dBm typical output power from 8 GHz to 22 GHz Fout. The Fo and 3Fo isolations are >20 dBc and >25 dBc respectively at 16 GHz Fout. The ADH573S is ideal for use in LO multiplier chains for Pt to Pt & VSAT Radios yielding reduced parts count vs. traditional approaches. The low additive SSB Phase Noise of -134 dBc/Hz at 100 kHz offset helps maintain good system noise performance.

Applications

  • Clock Generation Applications
    • SONET OC-192 & SDH STM-64
  • Point-to-point & VSAT Radios
  • Satellite communications (SATCOM)
  • Instrumentation
  • Aerospace EW/Radar
  • Military & Space
ADH573S
Aerospace, GaAs, PHEMT, MMIC, x2 Active Multiplier, 8 GHz to 22 GHz Fout

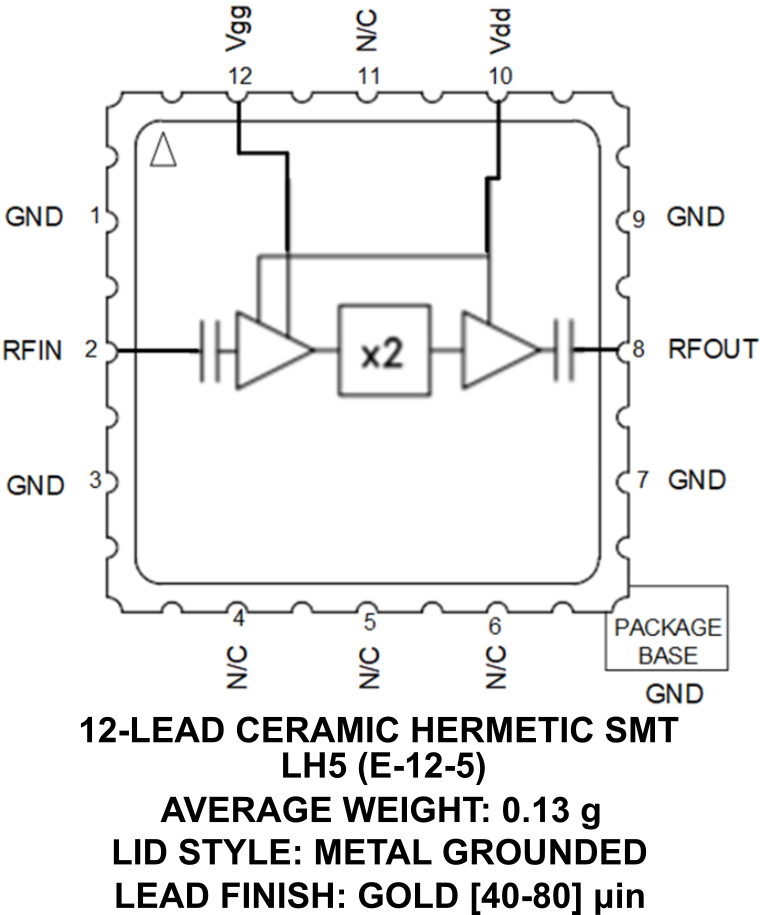

sid000089b adh573s lh5
