ADH557AS

新規設計に推奨

Aerospace, GaAs, MMIC, Fundamental Mixer, 2.5 GHz to 7 GHz

製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • Conversion Loss:
    • 8 dB Typ. from 2.5 GHz to 5 GHz
    • 8.5 dB Typ. from 5 GHz to 7 GHz
  • LO to RF Isolation:
    • 50 dB Typ. from 2.5 GHz to 5 GHz
    • 43 dB Typ. from 5 GHz to 7 GHz
  • LO to IF Isolation:
    • 35 dB Typ. from 2.5 GHz to 5 GHz
    • 33 dB Typ. from 5 GHz to 7 GHz
  • Input Third-Order Intercept (IIP3): 18 dBm Typ. from 2.5 GHz to 7 GHz
  • Input Second-Order Intercept (IIP2): 55 dBm Typ. from 2.5 GHz to 7 GHz
  • LO Port Return Loss:
    • 8 dB Typ. from 2.5 GHz to 5 GHz
    • 12 dB Typ. from 5 GHz to 7 GHz
  • RF Port Return Loss:
    • 10 dB Typ. from 2.5 GHz to 5 GHz
    • 12 dB Typ. from 5 GHz to 7 GHz
  • Passive double-balanced topology
  • Wide IF frequency range: DC to 3 GHz
  • 12-Lead Hermetic SMT Package
  • Screened in accordance with MIL-PRF-38535, Class Level S

The ADH557AS is a general-purpose, double balanced mixer in a 12-lead hermetic SMT package that can be used as an upconverter or downconverter from 2.5 GHz to 7 GHz. This mixer is fabricated in a gallium arsenide (GaAs) metal semiconductor field effect transistor (MESFET) process and requires no external components or matching circuitry. The ADH557AS provides excellent local oscillator (LO) to radio frequency (RF) and LO to intermediate frequency (IF) isolation due to optimized balun structures and operates with a LO drive level of 15 dBm Typ.

Applications

  • Point-to-point Radios
  • S & C-Band Communications
  • Instrumentation
  • Sensors
  • Military & Space
ADH557AS
Aerospace, GaAs, MMIC, Fundamental Mixer, 2.5 GHz to 7 GHz

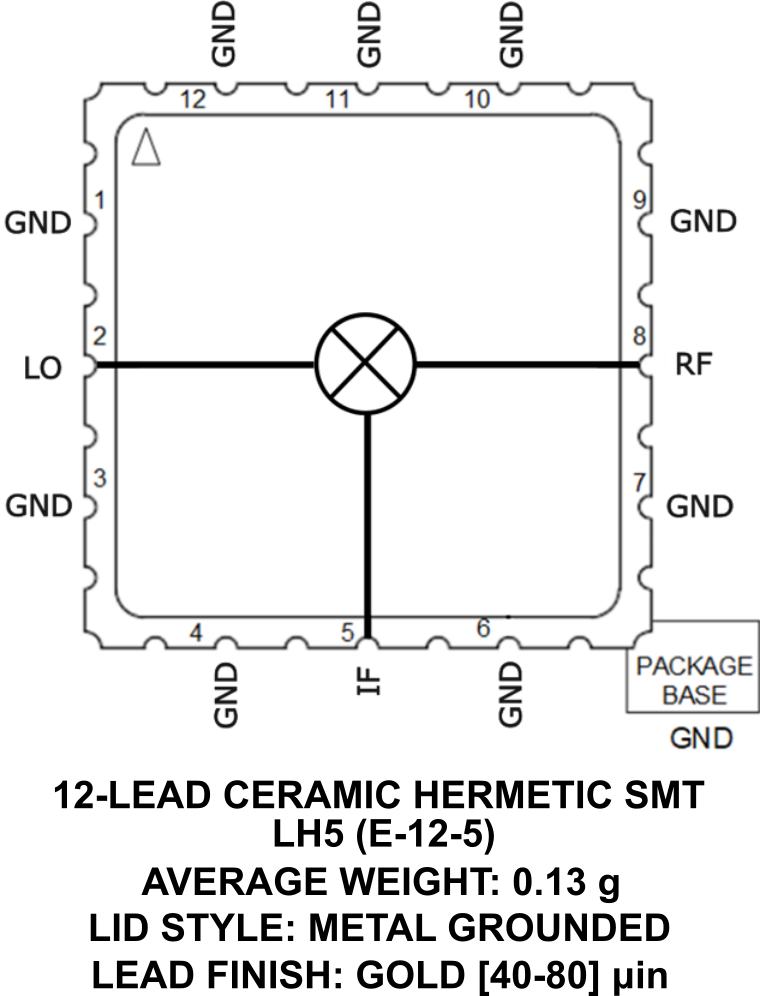

HMC8517LH5 SID
