製品概要

機能と利点

  • 超低オン抵抗:
    0.5Ω(typ)
    <0.8Ω(max)@5V電源
  • 非常に低い歪特性:
    0.01Ω(typ)
    RON平坦特性:<0.2Ω(max)
  • +1.8V~+5.5V単電源
  • 高い出力電流能力:
    連続電流:400mA
    ピーク電流:600mA@5V
  • 拡張温度範囲:+125°
  • レールtoレール動作
  • 消費電力:<0.01μW(typ)
  • TTL / CMOS互換入力


製品概要

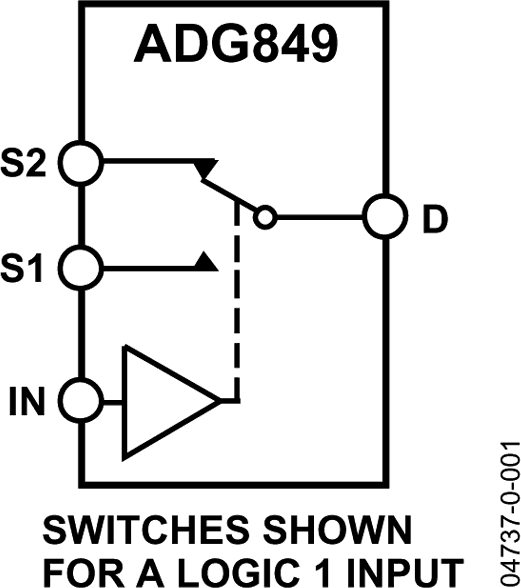

ADG849はモノリシック、CMOSのSPDT(単極双投)スイッチで、電源範囲+1.8V~5.5Vで動作します。この製品はRon抵抗が非常に低い値の0.5Ω(typ)になるように設計されています。この設計によりADG849はスイッチを通して発生する歪を最小にする必要のあるアプリケーションには理想的なソリューションとなります。ADG849は高い電流出力能力も備えており、その代表値は5V電源で600mAです。

ADG849の各スイッチはオン状態で、両方向に等しく導通します。この製品は、チャンネルの切り替え時に瞬間的な短絡を防ぐブレーク・ビフォア・メークのスイッチ動作を行います。

ADG849は小型6ピンSC70パッケージを採用しているので、スペースが限られたアプリケーションには理想的な製品となります。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspice

下記製品はLTspiceで使用することが出来ます。:

ADG849

SPICE Models

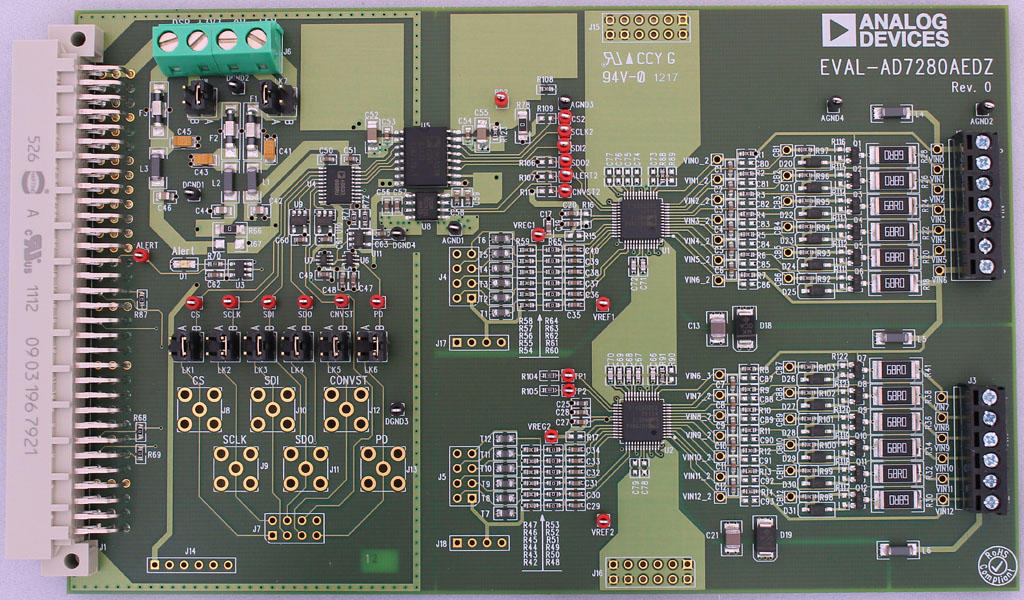

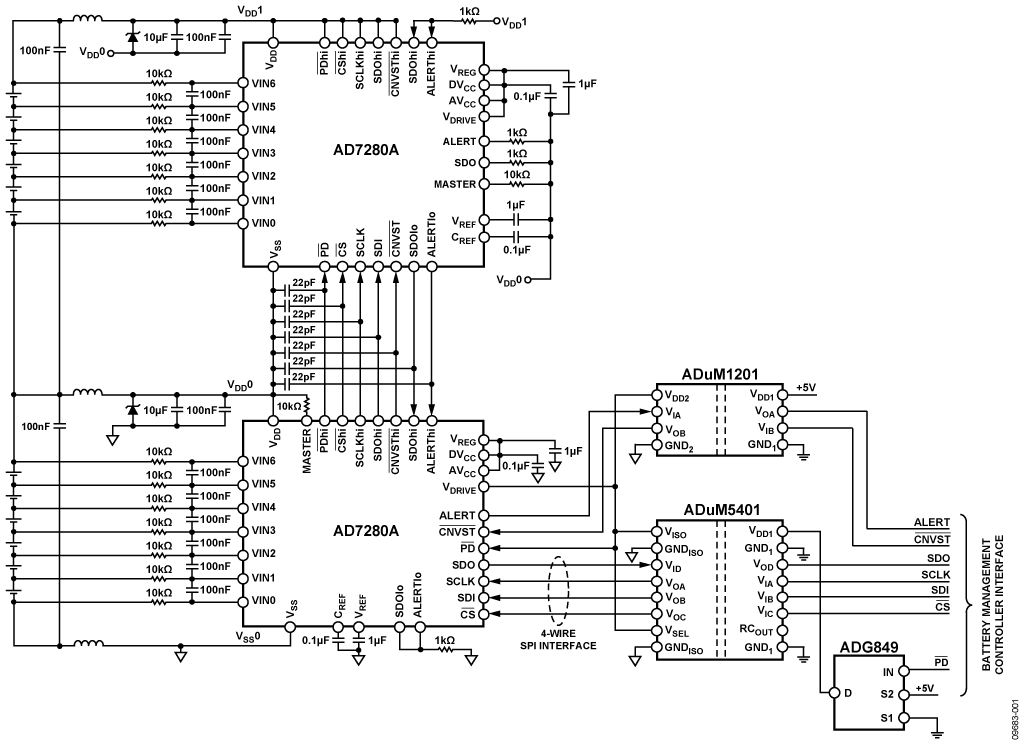

リファレンス・デザイン (1)
