製品概要

機能と利点

  • 下は−55 V、上は+55 Vまでの過電圧保護
    • 下は−55 V、上は+55 Vまでの電源オフ時の保護
    • ソース・ピンにおける過電圧検出
    • 割込みフラッグによる故障状態の表示
  • 低オン抵抗:10 Ω(typ)
    • オン抵抗の平坦度:0.5 Ω(max)
  • 人体モデル(HBM)ESD定格:6 kV
  • すべての状況下で高ラッチアップ耐性
  • 無デジタル入力時に既知状態
  • アナログ信号範囲:VSS~VDD
    • 両電源動作:±5 V~±22 V
    • 単電源動作:8 V~44 V
    • ±15 V、±20 V、+12 V、+36 Vでフルの仕様を規定

製品概要

ADG5436Fは、独立に選択可能な2個のSPDT(シングル・ポール、ダブル・スロー)スイッチを内蔵するアナログ・マルチプレクサです。「EN」入力は全部のスイッチをディスエーブルにする時に使います。マルチプレクサ・アプリケーションに使用できるように、2個のスイッチはブレーク・ビフォア・メークのスイッチ動作を行います。

各チャンネルはオンの時、等しく両方向に良好に導通し、各スイッチの入力信号範囲は電源電圧まであります。デジタル入力は動作電源範囲全体にわたって3Vロジック入力と互換性があります。

電源が投入されていない時には、スイッチはオフ状態を維持し、チャンネル入力は高インピーダンスになります。通常の動作条件下で、いずれかのSxxピンのアナログ入力信号レベルがVDD又はVSSをスレッショールド電圧「VT」以上超えた場合、チャンネルはターン・オフし、そのSxxピンは高インピーダンスになります。チャンネルがオンの時、ドレイン・ピンはDrain Respose(DR)入力ピンに応じて反応します。DRピンをフローティングのままにするか、ハイレベルにすると、ドレインは高インピーダンスを維持し、フローディングになります。DRピンをローレベルにすると、ドレインは入力超過が上下どちらで起こるかによりいずれかの電源電圧になります。電源投入時と電源未投入時の両方で、グラウンド基準で上は+55 Vまで、下は−55 Vまでの入力信号レベルが阻止されます。ADG5436Fはオン抵抗が小さく、大部分の信号範囲にわたってオン抵抗が平坦なので、優れた直線性と低歪が重要なデータ・アクイジションやゲインを切り替えるアプリケーションで最適なソリューションとなります。

このデータシートを通して2つの機能をもつピンの名前は該当する機能によってのみ言及される事に注意してください。ピンのフルネームと機能説明は「ピン配置と機能説明」を参照してください。

製品のハイライト
  1. ソース・ピンは電源電圧以上の電圧に対して下は−55 Vまで、上は+55 Vまで保護されています。
  2. ソース・ピンは電源未投入時に−55 V ~ +55 Vの電圧に対して保護されています。
  3. 過電圧検出によりスイッチの動作状態がデジタル出力に表示されます。
  4. トレンチ・アイソレーションによりラッチアップから保護されています。
  5. 低オン抵抗とオン抵抗平坦度について最適化されています。
  6. ADG5436Fは±5 V ~ ±22 Vの両電源、又は8 V ~ 44 Vの単電源で動作します。

アプリケーション

  • アナログ入力/出力モジュール
  • プロセス制御/分散制御システム
  • データ・アクイジション
  • 計測機器
  • 航空電子機器
  • 自動テスト装置(ATE)
  • 通信システム
  • リレーの置き換え

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

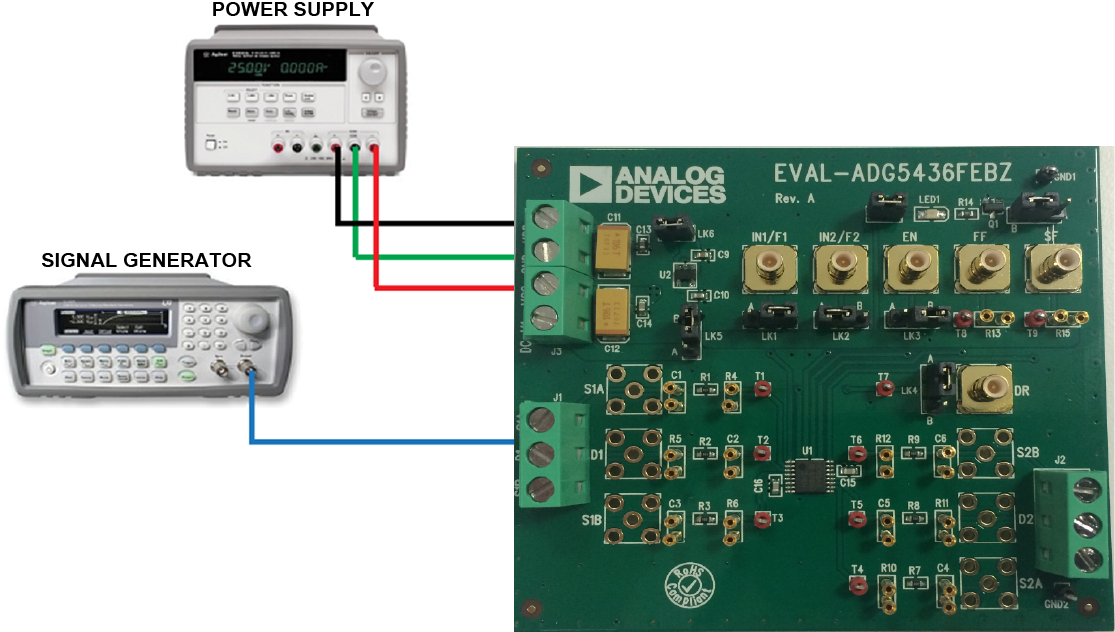

評価キット (1)
