ADG5404F

新規設計に推奨

アナログ・マルチプレクサ、4チャンネル、10Ω RON、故障保護と故障検出

データシート (Rev. C)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 下は－55V、上は＋55Vまでの過電圧保護
  • 下は－55V、上は＋55Vまでの電源オフ時の保護
  • ソース・ピンにおける過電圧検出
  • 割込みフラッグによる故障状態の表示
  • 低オン抵抗：10Ω（typ）
    • オン抵抗の平坦度：0.5Ω（max）
  • 人体モデル（HBM）ESD定格：4kV
  • すべての状況下で高ラッチアップ耐性
  • 無デジタル入力時に既知状態
  • アナログ信号範囲：VSS～VDD
    • 両電源動作：±5V～±22V
    • 単電源動作：8V～44V
    • ±15V、±20V、12V、36Vで仕様をフルに規定

ADG5404Fはアナログ・マルチプレクサで、入力が故障に対して保護されたシングル・エンドの4チャンネル構成になっています。ADG5404Fは、2ビットのバイナリーアドレス・ライン（A0とA1）によって選択された4つの入力のうちの1つを共通ドレイン「D」にスイッチします。イネーブル・デジタル入力「EN」は全部のスイッチをディスエーブルにする時に使います。各チャンネルはオンの時、等しく両方向に良好に導通し、各スイッチの入力信号範囲は電源電圧まであります。デジタル入力は動作電源範囲全体にわたって3Vロジック入力と互換性があります。

電源が投入されてない時、スイッチはオフ状態を維持し、チャンネル入力は高インピーダンスになります。通常の動作条件下で、いずれかのSxピンのアナログ入力信号レベルがVDD又はVSSをスレッショールド電圧「VT」以上超えた場合、チャンネルはターン・オフし、そのSxピンは高インピーダンスになります。チャンネルがオンの時、ドレイン・ピンはDrain Respose（DR）入力ピンに応じて反応します。DRピンをフローティングのままにするか、ハイレベルにすると、ドレインは高インピーダンスを維持し、フローディングになります。DRピンをローレベルにすると、ドレインは超過された方の電源電圧（VDD又はVSS）になります。電源投入時と電源未投入時の両方で、グラウンド基準で上は＋55Vまで、下は－55Vまでの入力信号レベルを阻止します。

ADG5404Fはオン抵抗が小さく、大部分の信号範囲にわたってオン抵抗が平坦なので、優れた直線性と低歪が重要なデータ・アクイジションやゲインを切り替えるアプリケーションで最適なソリューションとなります。

このデータシートを通して2つの機能をもつピンの名前は該当する機能によってのみ言及される事に注意してください。ピンのフルネームと機能説明は「ピン配置と機能説明」を参照してください。

製品のハイライト
  1. ソース・ピンは電源電圧以上の電圧に対して下は－55Vまで、上は＋55Vまで保護されています。
  2. ソース・ピンは電源未投入時に－55V～＋55Vの電圧に対して保護されています。
  3. 過電圧検出によりスイッチの動作状態がデジタル出力に表示されます。
  4. トレンチ・アイソレーションによりラッチアップから保護されています。
  5. 低オン抵抗とオン抵抗平坦度について最適化されています。
  6. ADG5404Fは±5V～±22Vの両電源、又は8V～44Vの単電源で動作します。
アプリケーション
  • アナログ入力 / 出力モジュール
  • プロセス制御 / 分散制御システム
  • データ・アクイジション
  • 計測機器
  • 航空電子機器
  • 自動テスト装置（ATE）
  • 通信システム
  • リレーの置き換え
ADG5404F
アナログ・マルチプレクサ、4チャンネル、10Ω RON、故障保護と故障検出

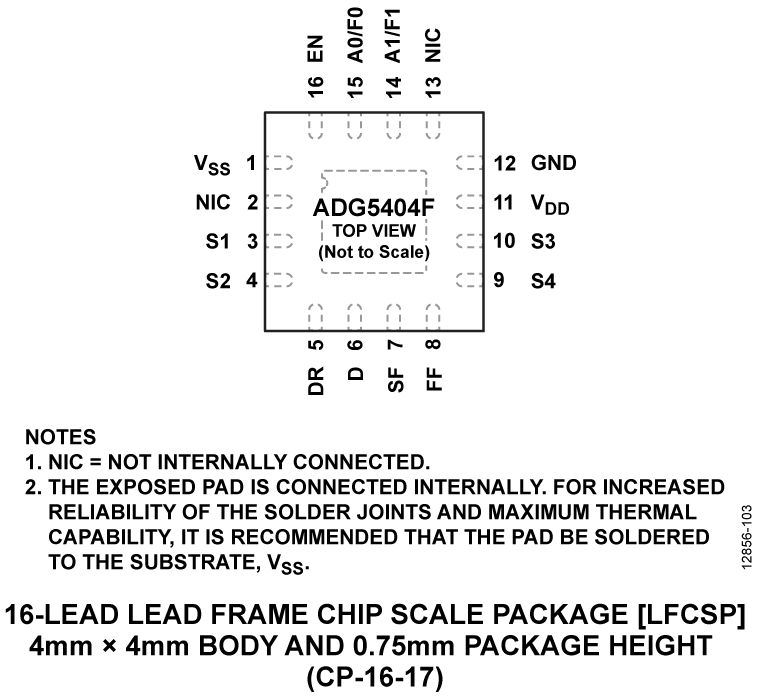

ADG5404F Functional Block Diagram ADG5404F Pin Configuration ADG5404F Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

評価用キット

eval board
schematic 1
EVAL-ADG5404F

ADG5404F Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • Supply voltages
    Dual supply: ±5 V to ±22 V
    Single supply: 8 V to 44 V
  • Protected against overvoltage on source pins
    Signal voltages up to −55 V and +55 V
  • LED for visual overvoltage indication
  • Parallel interface compatible with 3 V logic
  • On-board low dropout (LDO) regulator for digital supply and control if required

製品詳細

The ADG5404F is a 4-channel multiplexer. The ADG5404F has overvoltage detection and protection circuitry on the source pins and is protected against signals up to −55 V and +55 V in both the powered and unpowered state.

The ADG5404F is soldered to the center of the board and wire screw terminals are provided to connect to each of the source and drain pins. Three screw terminals are used to power the device, with a fourth terminal used to provide a user defined digital voltage if required. Alternatively, an LDO regulator is provided for 5 V digital voltage control and to supply the LED, which is mounted to provide visual indication of the fault status of the switch.

EVAL-ADG5404F
ADG5404F Evaluation Board

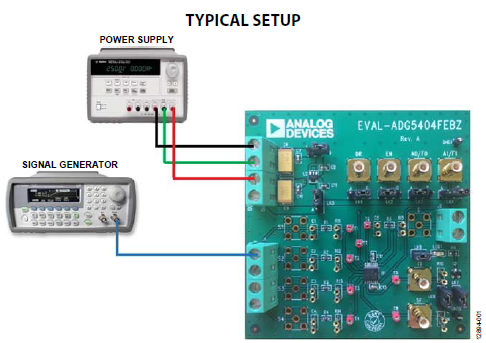

EVAL-ADG5404FEBZ, Power Supply, and Signal Generator
