製品情報

  • ラッチアップ・プルーフ
  • 8kVの人体モデル（HBM）ESD定格
  • 低オン抵抗（< 10Ω）
  • 両電源動作：±9V～±22V
  • 9V～40Vの単電源動作
  • 電源の最大定格：48V
  • ±15V、±20V、+12V、+36Vの電源ですべて仕様規定
  • VSS～VDDのアナログ信号範囲

ADG5404は、4本の単チャンネルで構成された、相補型金属酸化膜半導体（CMOS）アナログ・マルチプレクサです。

オン抵抗のプロファイルがアナログ入力範囲全体にわたり非常に平坦であるため、オーディオ信号のスイッチング時に優れた直線性と低歪みを実現します。
ADG5404は、ラッチアップからの保護機能を持つトレンチ構造プロセスで設計されています。誘電体のトレンチでPチャンネル・トランジスタとSチャンネル・トランジスタを分割しているため、過酷な過電圧条件下でもラッチアップを防ぎます。

ADG5404は、3ビットのバイナリ・アドレス・ライン（A0、A1、EN）による決定に従い、4個の入力のうちの1つを共通出力（D）にスイッチします。ENピンがロジック0になるとデバイスはディスエーブルされます。各スイッチをオンにすると、両方向に均一に信号が伝達されます。また、各スイッチは電源電圧までの入力信号範囲を備えています。オフ状態では、電源電圧にまでわたる信号レベルがブロックされます。すべてのスイッチは、ブレーク・ビフォア・メークのスイッチング動作を行います。

製品のハイライト

  • トレンチ・アイソレーションによりラッチアップから保護します。誘電体のトレンチでPチャンネル・トランジスタとNチャンネル・トランジスタを分割しているため、過酷な過電圧条件下でもラッチアップを防ぎます。
  • 低RON。
  • 両電源動作。アナログ信号が両極性のアプリケーションでは、ADG5404は最大±22Vの両電源で動作できます。
  • 単電源動作。アナログ信号が単極性のアプリケーションでは、ADG5404は最大40Vの単電源で動作できます。
  • 3Vロジック対応のデジタル入力：VINH = 2.0V、VINL = 0.8V。
  • VLロジック電源は不要。

アプリケーション

  • リレー部品の置き換え
  • ATE（自動試験装置）
  • データ・アクイジション
  • 計測器
  • アビオニクス（航空電子機器）
  • オーディオ／ビデオでのスイッチング
  • 通信システム
ADG5404
高電圧、ラッチアップ・プルーフの4チャンネル・マルチプレクサ
ADG5404-fbl ADG5404 Pin Configuration ADG5404 Pin Configuration
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 1

技術記事 1

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
ADG5404F
新規設計に推奨 アナログ・マルチプレクサ、4チャンネル、10Ω RON、故障保護と故障検出
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice

下記製品はLTspiceで使用することが出来ます。:

  • ADG5404
  • ADG5404F
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-16LFCSP

スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

今すぐ購入 詳細を表示

機能と利点

  • 16ピン、4mm × 4mm LFCSPの評価用ボード
  • メイン・デバイスのクラムシェル・ソケットを簡単に変更可能
  • ゴールド・ピン・コネクタによって受動部品を追加
  • 信号入出力用のSMBコネクタ
  • プロトタイピングに役立つオンボードの追加スペース

製品詳細

EVAL-16LFCSPEBZでは、別売のスイッチおよびマルチプレクサのポートフォリオの16ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）デバイスを簡単に評価できます。EVAL-16LFCSPEBZにはクラムシェル・ソケットが付属しており、ハンダ処理なしで16ピンLFCSPデバイスを評価用ボードに固定できます。更に、各パターンに3セットのゴールド・ピン・コネクタがあるため、ボードの柔軟性と再利用性が高く、複数の評価に使用できます。

ユーザ・ガイドの図1は、EVAL-16LFCSPEBZを示しています。この評価用ボードの中央にあるソケットに16ピンLFCSPデバイスを挿入できます。デバイスの各ピンに、対応する3ピン・ヘッダ・リンク（K1～K16）があります。対応するリンクを取り外して外部信号源に接続することも、このリンクを使用してVDDまたはGNDを選択することもできます。ワイヤ・スクリュー端子J5は、VDDとGNDを供給します。EVAL-16LFCSPEBZのSubminiature Version B（SMB）コネクタによって、追加の外部信号をデバイスに供給できます。更に、EVAL-16LFCSPEBZの上面には、プロトタイピングに役立つパーフボード・スペースと2つの16ピンLFCSPパッド（3mm x 3mmと2.1mm x 2.1mm）があります。

テスト対象デバイス（DUT）のすべての仕様は、対応する製品のデータシートに記載されています。EVAL-16LFCSPEBZを使用する際は、EVAL-16LFCSPEBZのユーザ・ガイドと併せて製品データシートを参照してください。

eval board
schematic 4
schematic 5
schematic 6
EVAL-14TSSOPEBZ

EVAL-14TSSOPEBZ Evaluation Board

今すぐ購入 詳細を表示

機能と利点

  • 14-lead TSSOP evaluation board
  • Clamp allows the main device to be easily changed
  • Gold pin connectors allow the addition of passive components
  • SMB connectors for the input/output of signals
  • Additional space on-board to allow for prototyping

製品詳細

The EVAL-14TSSOPEBZ evaluation board evaluates 14-lead TSSOP devices in the Switches and Multiplexers Portfolio that must be purchased separately from the evaluation board. A clamp is supplied with the EVAL-14TSSOPEBZ to secure a 14-lead TSSOP device to the evaluation board without the need for soldering, making the board reusable for multiple devices.

A 14-lead TSSOP device can be clamped or soldered to the center of the evaluation board. Each pin of the device that the eval board evaluates has a corresponding link from K1 to K14 that can be set to either VDD or GND. A wire screw terminal supplies VDD and GND. SMB connectors on the board allow additional external signals to be supplied to the device. In addition, there is space available at the top of the board for prototyping.

For full details, see the corresponding product data sheet, which must be used in conjunction with this user guide when using the evaluation board.
EVAL-16LFCSP
スイッチおよびマルチプレクサ・ポートフォリオの16ピンLFCSPデバイスの評価用ボード

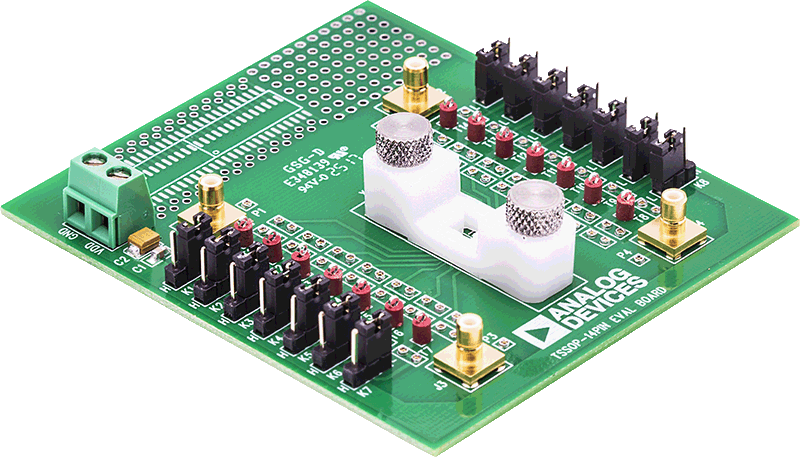

EVAL-16LFCSPEBZ Evaluation Board EVAL-16LFCSPEBZ Evaluation Board - Top View EVAL-16LFCSPEBZ Evaluation Board - Bottom View
EVAL-14TSSOPEBZ
EVAL-14TSSOPEBZ Evaluation Board
EVAL-14TSSOPEBZANGLE-web EVAL-14TSSOPEBZBOTTOM-web EVAL-14TSSOPEBZTOP-web
