製品概要
機能と利点
- 電源最大定格：44V
- アナログ信号範囲：VSS～VDD
- 単電源／両電源で仕様規定
- 広い電源範囲：10.8～16.5V
- 拡張工業用温度範囲：－40～＋85℃
- 低消費電力：28µW max
- 低リーク電流：20pA typ

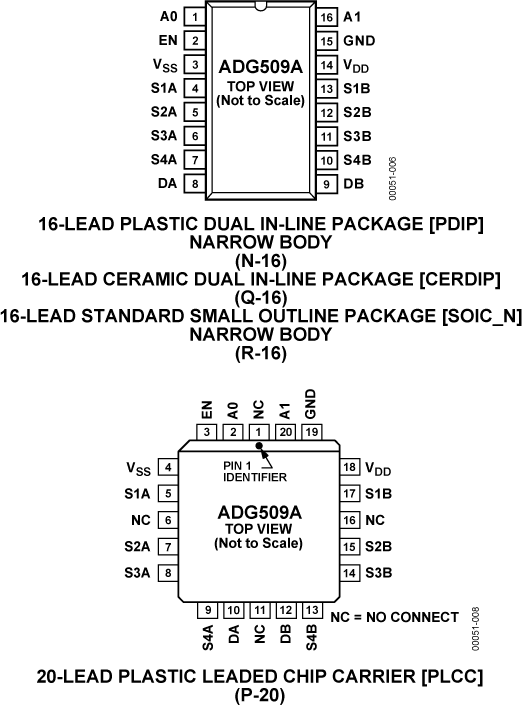

- 16ピンのDIP/SOICおよび20ピンのPLCC/LCCCパッケージを採用
- ADG508AはDG508A/HI-508の上位互換品 、ADG509AはDG509A/HI-509の上位互換品
製品概要

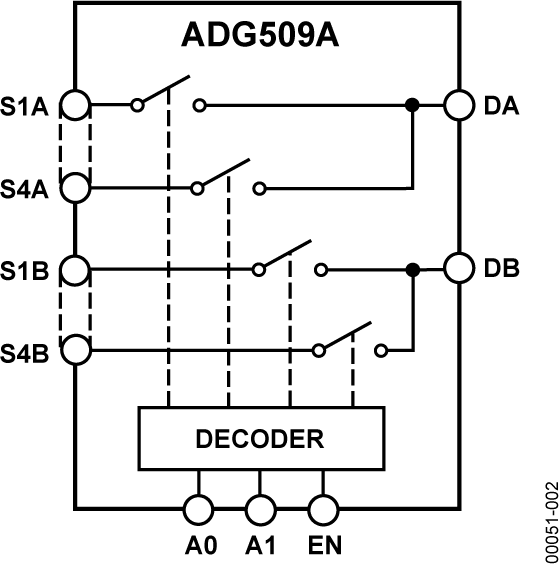

ADG508AとADG509AはCMOSのアナログ・マルチプレクサで、それぞれ8チャンネルとデュアルの4チャンネルを備えています。ADG508Aは、3ビットのバイナリー・アドレスの状態に依存して、8つの入力のうちの1つを共通の出力に切り替えて有効な入力とします。ADG509Aは、2ビットのバイナリー・アドレスの状態に依存して、4つの差動入力のうちの1つを共通の差動出力に切り替えて有効な入力とします。両方のデバイスは、TTLとCMOSロジックに互換なデジタル入力を備えています。ADG508AとADG509Aは改良されたLC2MOSプロセスで設計されており、VSSからVDDまでの広い信号を扱え、広い電源電圧にわたる動作が可能となっています。デバイスは、10.8Vから16.5Vのシングルまたはデュアル電源範囲のいずれの範囲においても、自由に動作することができます。また、これらのマルチプレクサは高速なスイッチング動作と低オン抵抗（RON）を特長としています。
製品のハイライト
- シングル／デュアル電源の両方の広い許容で仕様規定。デバイスは、10.8Vから16.5V範囲のシングルまたはデュアル電源の両方において仕様を規定しています。
- 拡張された信号範囲。改良されたLC2MOSプロセスの結果、高いブレークダウンとアナログ信号範囲をVSSからVDDにまで拡張。
- ブレーク・ビフォア・メーク・スイッチング動作。ブレーク・ビフォア・メーク・スイッチング動作が保証されているため、入力信号の瞬時的短絡から保護されている。
- 低リーク電流。リーク電流は20pA範囲内のため、これらのマルチプレクサは高精度回路に最適
製品ライフサイクル
新規設計には非推奨
新規設計にはお勧めしていません。
参考資料
-
AN-1024: マルチプレクサのセトリング・タイムとサンプリング・レートの計算方法 (Rev. 0)7/31/2009
-
AN-251: CMOSスイッチとマルチプレクサのオン抵抗（RON）変調、RON変調の定義と、信号歪みへのRON変調の影12/6/2002
-
AN-250: Bandwidth, OFF Isolation and Crosstalk Performance of the AD5XXA Multiplexer Series1/1/2000
-
AN-249: Over Voltage Protection for the ADG5XXA Multiplexer Series1/1/2000
-
FAQ7/26/2017
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADG509AKNZ | 材料宣誓書（MD） | 信頼性データ | 16-Lead PDIP | |
| ADG509AKPZ-REEL | 材料宣誓書（MD） | 信頼性データ | 20-Lead Flatpack | |
| ADG509AKRZ-REEL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADG509AKRZ-REEL7 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC | |
| ADG509ATQ | 材料宣誓書（MD） | 信頼性データ | 16-Lead CerDIP | |
| ADG509ATQ/883B | 材料宣誓書（MD） | 信頼性データ | 16-Lead CerDIP | |
| ウェハ・ファブリケーション・データ |
