製品概要

機能と利点

  • 電源最大定格:44V
  • VSS~VDDのアナログ信号範囲
  • 単電源/両電源仕様
  • 広い電源範囲(10.8~16.5V)
  • 拡張工業用温度範囲(-40~+85℃)
  • 低消費電力(max:28μW)
  • 低リーク電流(typ:20pA)
  • DG507A/HI-507の上位互換品
  • 28ピンのDIP/SOIC/PLCC/LCCC/TSSOPパッケージ

製品概要

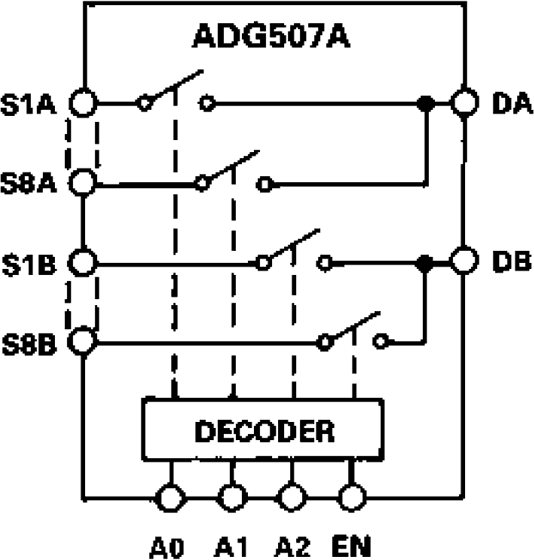

ADG507Aは、デュアル8チャンネルを備えたCMOSモノリシックのアナログ・マルチプレクサです。共通の1組の差動出力に対して8組の差動入力があり、3つのバイナリ・アドレスと1つのイネーブル入力に応じて、そのうちの1組に入力を切り替えます。ADG507Aは、TTLおよび5VのCMOSロジックと互換性のあるデジタル入力を備えています。

ADG507Aでは、高度なLC2MOSプロセスに基づく設計により、VSS~VDDの信号処理能力が向上し、広範囲の電源電圧にわたる動作が可能です。10.8~16.5Vの単電源または両電源範囲内であれば、無理なく動作できます。高速のスイッチング速度や低RONも特長になっています。

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
