ADCA5191: 5MHz～1800MHzの広帯域CATVアンプ データシート9/13/2022
製品概要
機能と利点
- 5MHz～1800MHzの周波数範囲
- 高ゲイン：25.8dB（1800MHz）
- 優れたリバース・アイソレーション：−37dB（代表値）
- 優れたNPR（MER）性能：67dBmV TCPで51dB
- 優れたリターン・ロス：
- 45MHz～1218MHzで−20dB
- 1218MHz～1800MHzで−18dB
- VDD動作：5.0V～8.0V
- DC電流（合計）を250mA～530mAで設定可能
- 32ピン、5mm x 5mm、LFCSP
製品概要
ADCA5191は中出力のゲイン・ブロック・アンプで、柔軟なバイアス範囲にわたって優れた直線性を実現し、様々なアプリケーションで電力効率が高い設計可能にします。
このデバイスでは1800MHzまで25.8dBの平坦なゲインが得られるため、ケーブルを介したデータ・サービス・インターフェース仕様（DOCSIS）4.0に基づくダウンストリーム・アプリケーションに最適です。また、700MHzまでのアップストリーム・アプリケーション向け出力段としても非常に適しています。業界標準の5mm × 5mm、32ピン・リード・フレーム・チップ・スケール・パッケージ（LFCSP）にまとめられているために使いやすく、パッケージ底部には熱性能を改善するための露出パッドを備えています。
アプリケーション
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

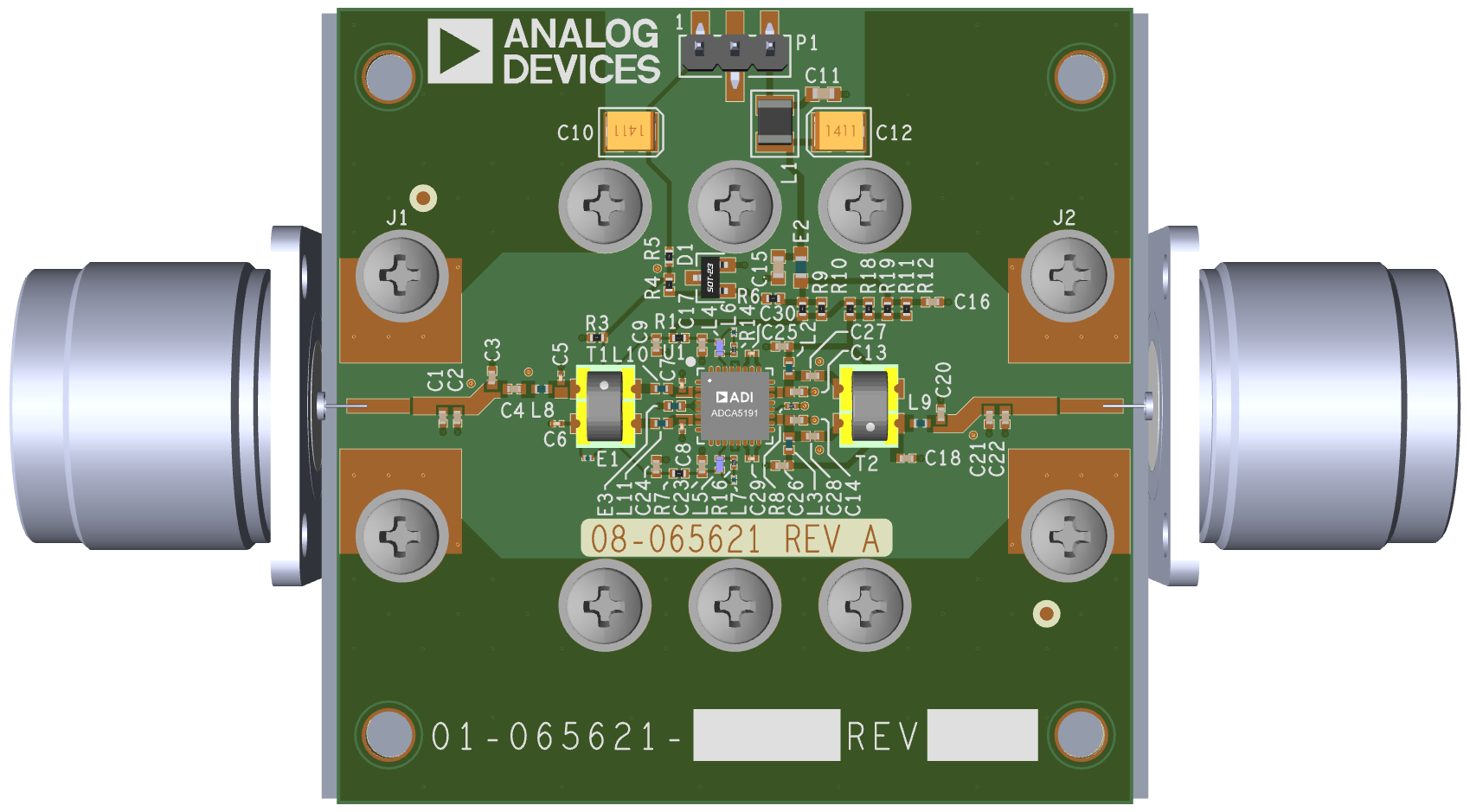

評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADCA5191ACPZ | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADCA5191ACPZ-R7 | 材料宣誓書（MD） | 信頼性データ | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ウェハ・ファブリケーション・データ |
