ADAU7112

ステレオPDM/I2S/TDMコンバータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.19
特長
  • デジタル・マイクロフォンPDMオーディオ入力2チャンネル
  • PDM/PCMオーディオ・データのデシメーション・レシオ:64×
  • 高音圧マイクロフォンに対応する24ビット分解能
  • S/N比(SNR): 126dB(Aウェイト)
  • 出力サンプリング・レート:4kHz~96kHz
  • ビット・クロック・レート:64×、128×、192×、256×、384×、512× 出力サンプリング・レート
  • 自動PDMクロック生成
  • BCLK除去時の自動パワーダウン
  • DVDD動作電流:0.36mA(サンプリング・レート:48kHz、電圧:1.8V)
  • スレーブI2SまたはTDM出力インターフェース
  • TDM-16までサポート
  • 設定可能TDMスロット
  • I/O電圧範囲:1.70V~3.63V
  • DVDDコア電圧範囲:1.10V~1.98V
  • DVDDシャットダウン電流:4μA(代表値)
  • 9ボール、1.26mm × 1.26mm、0.4mmピッチWLCSP
  • パワーオン・リセット
製品概要
show more Icon

ADAU7112は、ステレオPDMビットストリームを1つのPCM出力ストリームに変換します。PDMデータのソースはマイクロフォン2本またはその他のPDMデータのソースとなります。PCMオーディオ・データは、シリアル・オーディオ・インターフェースのポートに、IC間シリアル(I2S)、または、TDM形式で出力されます。

ADAU7112は、商用温度範囲(−40°C~+85°C)で仕様規定されています。ADAU7112は、ハロゲンフリーの9ボール、1.26mm × 1.26mm、0.4mmピッチのウェーハ・レベル・チップ・スケール・パッケージ(WLCSP)を採用しています。

アプリケーション

  • モバイル・コンピューティング
  • ポータブル機器
  • 家電製品
  • 業務用機器

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.19

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADAU7112ACBZR7
  • HTML
  • HTML
ADAU7112ACBZRL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADAU7112

ADAU7112 評価用ボード

zoom

EVAL-ADAU7112

ADAU7112 評価用ボード

製品の詳細

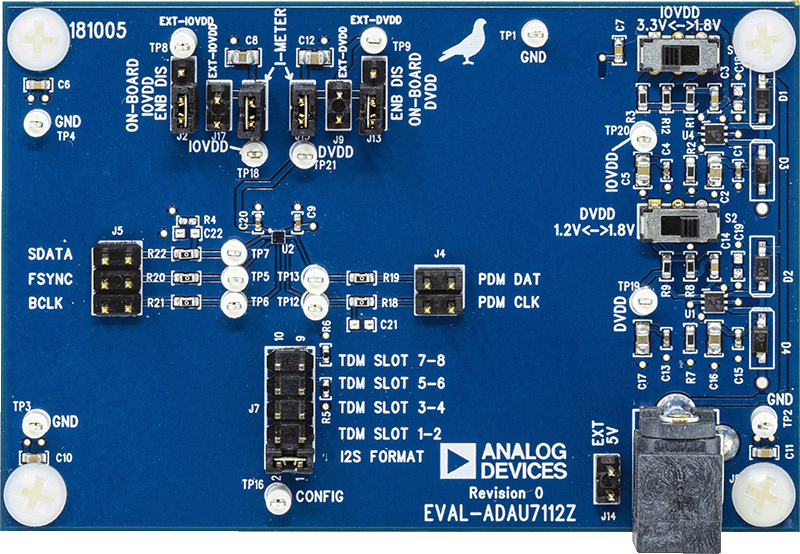

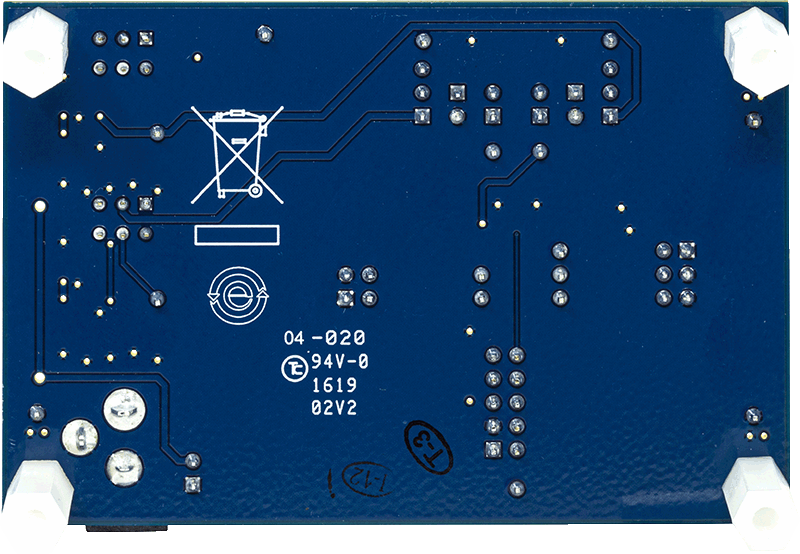

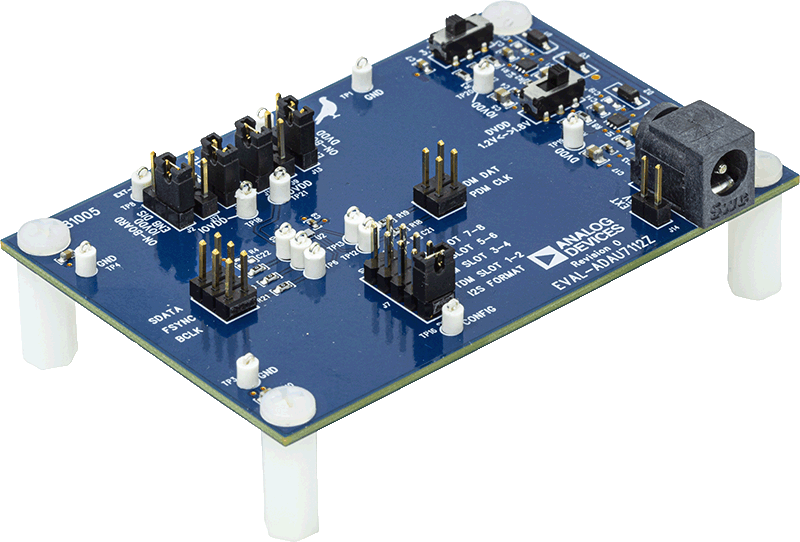

このユーザ・ガイドでは、他のいくつかのハードウェア・モードで作動するよう構成できる、EVALADAU7112Z 評価用ボードの設計とセットアップについて説明します。I2S/時分割多重(TDM)シリアル・インターフェースは、0.1インチ(2.5mm)間隔のヘッダーピンに接続し、アクセス可能です。これらのヘッダーはパルス密度変調(PDM)データおよびクロック用インターフェースを搭載しています。

評価用ボードにはいくつかの方法で電源を供給できます。

  • ​J14 ヘッダーを使用した、外部 5 V dc 電源およびグラウンド
  • ​J8 ヘッダー・コネクタを使用した、外部 5 V 電源(含まない)
  • オンボード・レギュレータをバイパスする外部電源を使用した、直接電源

オンボード・レギュレータは 3.3 V、1.8 V、および 1.2 V の電源を引き出します。ADAU7112 の電流計測は、供給ヘッダー・ピンにより行われます。

評価用ボードでは、ADAU7112のデモンストレーションや性能試験ができます。

詳細については、ADAU7112 のデータシートを参照してください。評価用ボードを使用する際は、データシートと併せてこのユーザー・ガイドを参照してください。
