ADAU1861

新規設計に推奨

3 ADC、1 DACの低消費電力コーデック、オーディオDSP付き

データシート (Rev. A) 製品セレクション・テーブル
製品モデル
2
1Ku当たりの価格
最低価格：$8.76
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • プログラマブルなFastDSPオーディオ処理エンジン
    • 最大768kHzのサンプル・レート
    • バイクワッド・フィルタ、リミッタ、ボリューム制御、ミキシング
  • Tensilica HiFi 3z DSPコア
    • サイクルあたりのQuad MAC：24 × 24ビット乗算器および64ビット・アキュムレータ
    • 柔軟な電力動作モード：24.576MHz、49.152MHz、73.728MHz、および98.304MHz
    • 合計メモリ容量：336kB
    • JTAGデバッグおよびトレース
  • 低遅延の24ビットADCおよびDAC
    • 106dBのS/N比（ADCを通した信号にA加重フィルタを適用した場合）
    • 110dBの合計S/N比（DACおよびヘッドフォンを通した信号にA加重フィルタを適用した場合）
  • 最大24段のイコライザ用のプログラマブルな倍精度MACエンジン
  • シリアルポートのサンプル・レート：8kHz～768kHz
  • 5μsの群遅延（fS = 768kHz）、アナログ入力からアナログ出力までFastDSPバイパスを適用した場合（ゼロ命令）
  • 3つの差動アナログ入力またはシングルエンド・アナログ入力、マイクロフォン入力またはライン入力として設定可能
  • 8つのデジタル・マイクロフォン入力
  • アナログ差動オーディオ出力：ライン出力またはヘッドフォン・ドライバとして設定可能
  • PDM出力チャンネル x 2
  • PLLは30kHz～36MHzの任意の入力クロック・レートに対応
  • 4チャンネル、非同期サンプル・レート・コンバータ（ASRC）
  • I2S、左詰め、右詰め、最大TDM16（ターボ・モードでTDM12）をサポートする16チャンネル・シリアル・オーディオ・ポート2基
  • 柔軟なルーティングが可能な8つのインターポレータと8つのデシメータ
  • 電源
    • アナログAVDD：1.8V（代表値）
    • デジタルI/O IOVDD：1.1～1.98V
    • デジタルDVDD：0.85V～1.21V
    • ヘッドフォンHPVDD_L：1.2V～AVDD
  • 制御／通信インターフェース
    • I2C、SPI、またはUART制御ポート
    • メイン・クワッドSPI（QSPI）
    • UART通信ポート
  • QSPIフラッシュからのセルフブート
  • 柔軟なGPIOおよびIRQ
  • 64ピン・リード・フレーム・チップ・スケール・パッケージ［LFCSP］、9mm × 9mm、0.85mmパッケージ高
ADAU1861
3 ADC、1 DACの低消費電力コーデック、オーディオDSP付き

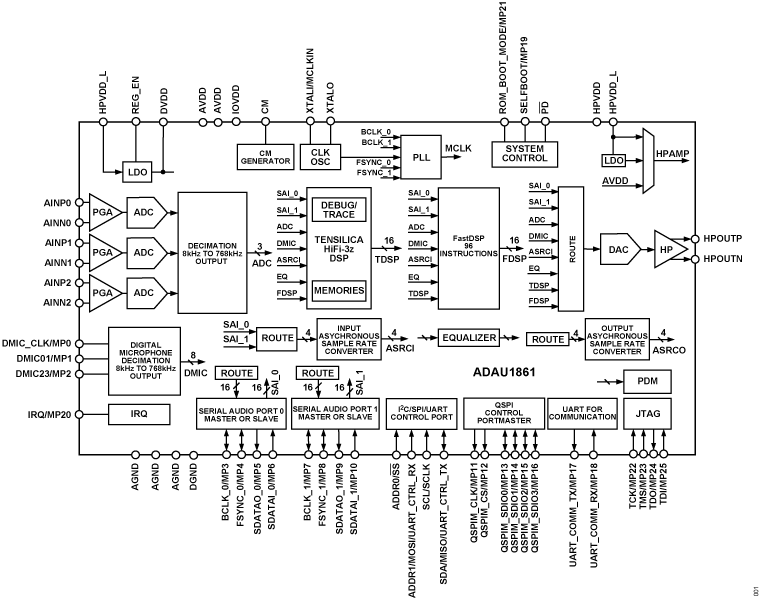

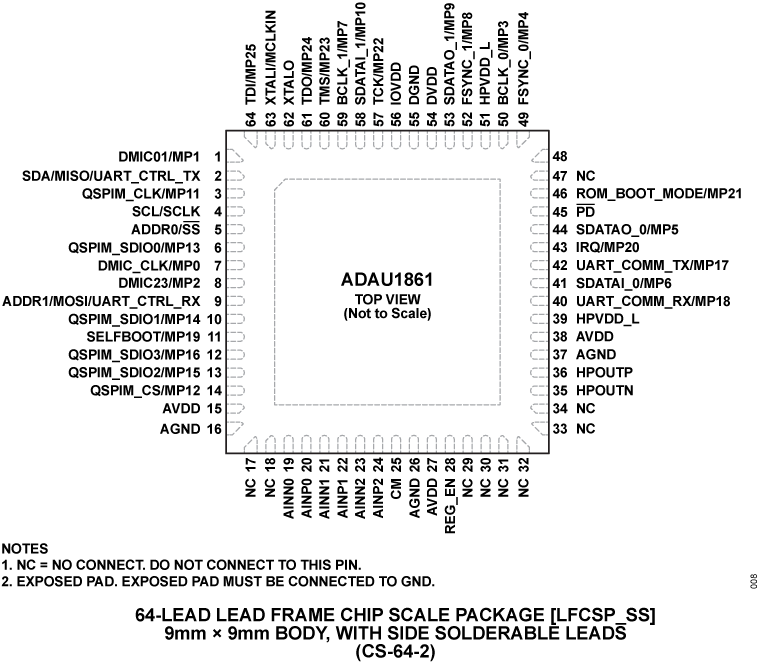

ADAU1861 Functional Block Diagram ADAU1861 Pin Configuration ADAU1861 Chip Image
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 1

ユーザ・ガイド 2

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ソフトウェア・リソース

Lark SDK Setup

Lark SDK is embedded firmware package, including driver for all hardware modules of ADAU1860 and ADAU1850. It is delivered in source code format and also featured by log support, friendly high level APIs, etc.

Lark Studio

Lark Studio is a standalone Windows Graphical User Interface (GUI) tool for programing and tuning software on the Lark/Lark-Lite/SSM6515. Lark Studio includes intuitively reading/writing control registers, and providing a drag and drop interface for user to design FastDSP schematic, which can be downloaded to the target directly. It also supports safe loading, generating C source files, calculating tables of filter coefficients and visualizing filter magnitude & phase response. It also supports EQ configuration, along with calculating tables of filter coefficients and visualizing filter magnitude & phase response, generating C source files, and download to the target.

評価用キット

eval board
schematic 1
schematic 2
schematic 3
EVAL-ADAU1861

ADAU1861（オーディオDSPを備えた3 ADC、1 DACの低消費電力コーデック）の評価

今すぐ購入 詳細を表示

製品詳細

このユーザ・ガイドでは、EVAL-ADAU1861EBZ評価用ボードの設計とセットアップについて詳しく説明します。EVAL-ADAU1861EBZでは、ADAU1861のすべてのアナログ入出力とデジタル入出力を使用できます。ADAU1861コアは、アナログ・デバイセズのLark Studioグラフィカル・ユーザ・インターフェース（GUI）ソフトウェアを使用して制御します。このソフトウェアは、USB接続を介してEVAL-ADAU1861EBZとやり取りします。EVAL-ADAU1861EBZは、USBバスからの電力供給または12Vの単電源で駆動できます。これらの電源は、EVAL-ADAU1861EBZ上で必要となる電圧にいずれも調整されます。

EVAL-ADAU1861EBZのプリント回路基板（PCB）は4層設計で、内層はグラウンド・プレーンと電源プレーンです。EVAL-ADAU1861EBZには、外付けマイクロフォンとスピーカー用のコネクタがあります。外付けやオンボードの24.576MHz発振器または水晶発振器によって、ADAU1861のメイン・クロックを供給できます。

EVAL-ADAU1861EBZには、ビームフォーミングを目的としたマイクロフォン・アレイがあります。16チャンネル、192kHz、24ビットの高性能D/Aコンバータ（DAC）がオーディオ・チューニング用のアナログ出力として使用されます。3.3V入出力との互換性を確保するため、すべてのデジタル・オーディオ・インターフェースをレベル・シフタで1.8Vから3.3V入出力に変換できます。

ADAU1861の詳細については、ADAU1861のデータシートを参照してください。EVAL-ADAU1861EBZ評価用ボードを使用する際は、このユーザ・ガイドと併せてADAU1861のデータシートを参照してください。
EVAL-ADAU1861
ADAU1861（オーディオDSPを備えた3 ADC、1 DACの低消費電力コーデック）の評価

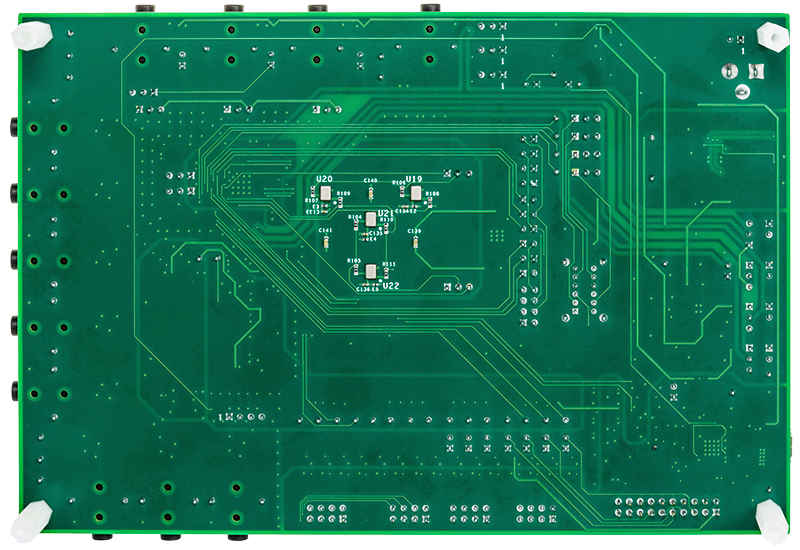

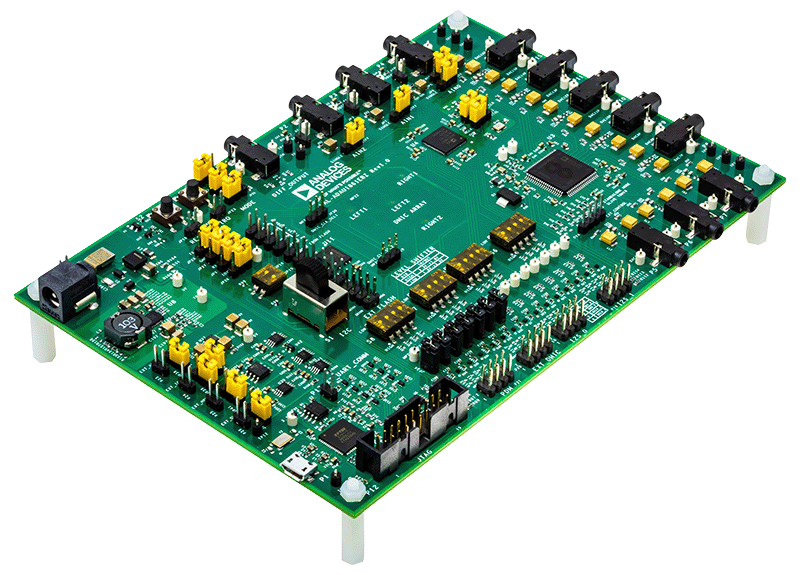

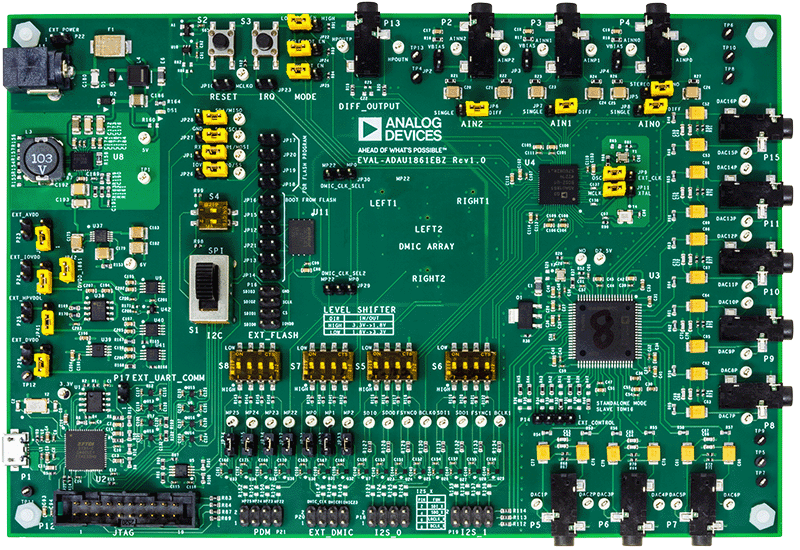

EVAL-ADAU1861EBZ Evaluation Board EVAL-ADAU1861EBZ Evaluation Board - Top View EVAL-ADAU1861EBZ Evaluation Board - Bottom View
