製品概要

機能と利点

  • 1.8VのAFETGコア
  • LDO安定化電源回路内蔵
  • 24の プログラマブル垂直クロック信号
  • 相関ダブル・サンプリング(CDS):-3dB、0dB、+3dBと+6dBゲイン
  • 6 dB~42 dBの10ビット可変ゲイン・アンプ(VGA)
  • 14ビット、32 MHz A/Dコンバータ(ADC)
  • 可変レベル制御付き黒レベル・クランプ機能
  • 完全タイミング・ジェネレータ内蔵
  • Precision Timing(高精度タイミング)コア分解能:488ps
  • 3Vの水平ドライバとRGドライバを内蔵
  • シャッターおよびシステムサポート用の汎用デジタル出力(GPO)ポート

製品概要

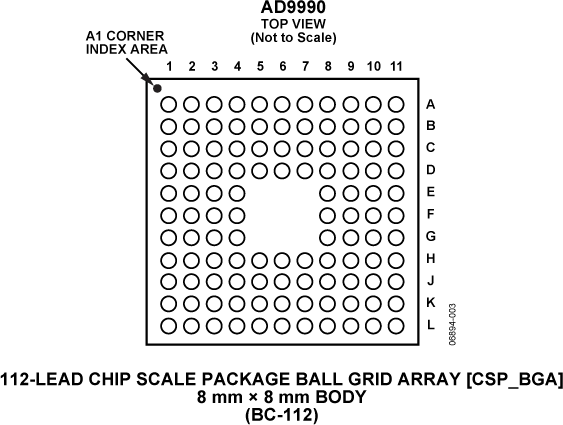

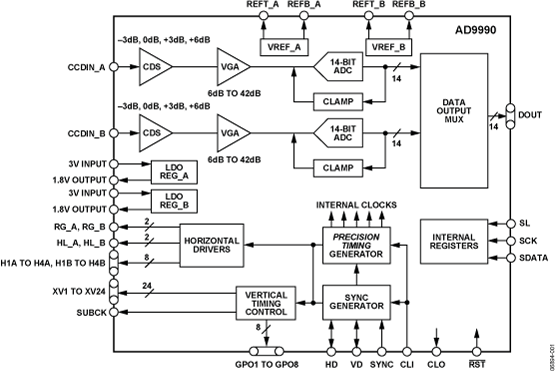

AD9990は、デジタル・スチール・カメラ・アプリケーション向けの高集積CCD信号プロセッサです。この製品は、A/Dコンバータ付きの完全なアナログ・フロントエンドと、2チャンネル出力CCD用フル機能のプログラマブルなタイミング・ジェネレータを内蔵しています。それぞれのチャンネルは最大32MHzまで仕様化されています。タイミング・ジェネレータは斬新なCCDを制御するための最大24の垂直クロック信号をサポートする能力を備えています。Precision Timing™コアの使用により、高速クロックの調整が32 MHz動作に対して約488psの分解能で可能です。AD9990はまた、シャッターやシステム機能のために使うことのできる8個のGPO(汎用デジタル出力)を備えています。


各アナログ・フロントエンドには、黒レベルへのクランプ機能、CDS、VGAおよび14ビットA/Dコンバータが含まれています。タイミング・ジェネレータは、全ての必要なCCDクロック(RG、Hクロック、Vクロック、センサー・ゲート・パルス、サブストレート・クロック、サブストレート・バイアス制御)を提供します。

AD9990は-25~+85℃の動作温度範囲にわたって仕様規定されています。

アプリケーション

  • デジタル静止画カメラ(DSC)

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。
