AD9983A

高性能の8ビット・ディスプレイ・インターフェース

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
特長
  • 8ビットA/Dコンバータ
  • 140MSPSの最大変換レート
  • 140MSPSで低PLLクロック・ジッタ
  • 自動ゲイン・マッチング
  • 自動オフセット調整
  • 2：1の入力マルチプレクサ
  • 専用ピンまたはシリアル・レジスタによるパワーダウン
  • 4：4：4、4：2：2、DDRの出力フォーマット・モード
  • 可変出力駆動強度
  • 奇数 / 偶数フィールドの検出
  • 外部クロック入力
  • 水平同期出力の再生

製品概要
show more Icon
AD9983Aは全機能内蔵型8ビット、140MSPS、モノリシックのアナログ・インターフェースで、YPbPrビデオ信号とRGBグラフィックス信号を取り込むために最適化されています。140MSPSのエンコード・レート性能と300MHzのフルパワー・アナログ帯域幅によって、あらゆるHDTVビデオ・モード（最大720p / 1080i）とSXGA（75Hzで1280×1024ピクセル）までのグラフィックス解像度に対応します。

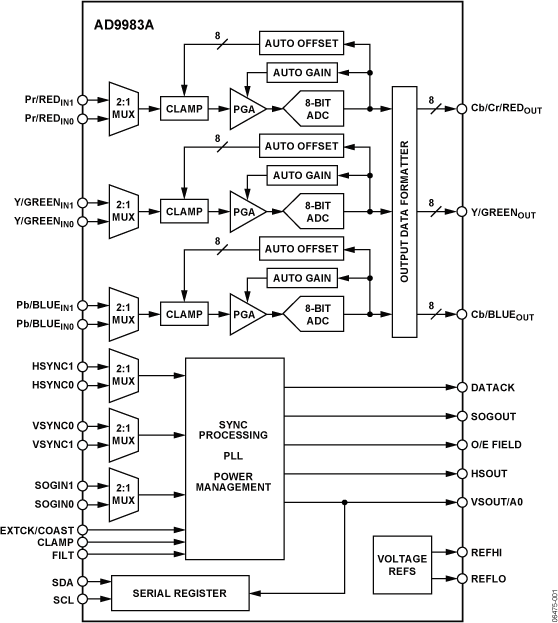

AD9983Aは、内部電圧リファレンスを備えた140MHzのトリプルA/Dコンバータ（ADC）、PLL、プログラマブル・ゲイン、オフセット、クランプ制御回路を内蔵しています。別に用意するものは1.8V電源とアナログ入力のみです。スリーステートのCMOS出力は、1.8～3.3Vの電源で動作します。

AD9983AのオンチップPLLは、3レベル同期信号（YPbPrビデオの場合）または水平同期信号（RGBグラフィックスの場合）からサンプル・クロックを生成します。サンプル・クロック出力の周波数レンジは10～140MHzです。PLLは、内部コースト生成機能によって同期入力が存在しない場合に出力周波数を維持します。32ステップのサンプリング・クロック位相調整が可能です。出力データ、同期、クロック位相の関係を一定に保ちます。

自動オフセット調整機能をイネーブルにすれば、信号の基準レベルを自動的に復元でき、また3つのチャンネル間のオフセット差を自動的にキャリブレーションできます。自動チャンネル間ゲイン・マッチング機能をイネーブルにすれば、3つのチャンネル間のゲイン・ミスマッチを最低限に抑えることができます。

AD9983Aは、コンポジット同期 / 同期オン・グリーンのアプリケーション向けに完全な同期信号処理を実行できます。クランプ信号は内部で生成することも、CLAMP入力ピンを介して外部から供給することも可能です。

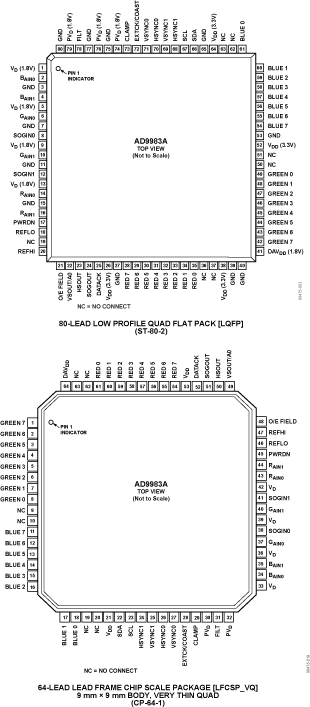

AD9983Aは先進的なCMOSプロセスで製造されており、省スペースの80ピン鉛フリーLQFP表面実装プラスチック・パッケージで提供しています。0～＋70℃の温度範囲で仕様が規定されています。

アプリケーション

  • アドバンスドTV
  • プラズマ・ディスプレイ・パネル
  • LCD TV
  • HD TV
  • RGBグラフィックス信号処理
  • LCDモニタおよびプロジェクタ
  • スキャン・コンバータ
