製品概要

機能と利点

  • 10~300MHzの入力周波数
  • ベースバンド(I/Q)デジタル出力
  • 電源電圧:2.7~3.6V
  • 10~270kHzの出力信号帯域幅
  • 8dBのSSB NF
  • IIP3:+1dBm(typ、maxバイアス)
  • 12dBの連続AGC範囲の有効時に95dBのダイナミック・レンジ
  • AGCの無効時に-18または-30dBm(max)のIF入力
  • LOおよびクロック・サンプリング・シンセサイザ
  • デシメーション係数、出力フォーマット、AGC、シンセサイザのプログラミング設定が可能

製品概要

AD9874は、最大270kHzの帯域幅で低レベルの10~300MHzのIF入力信号をデジタル変換する汎用IFサブシステムです。シグナル・チェーンは、ローノイズのアンプ、ミキサー、バンドパス・シグマ・デルタA/Dコンバータ、デシメーション係数のプログラミング設定が可能なデシメーション・フィルタで構成されます。12dBの連続ゲイン調整を可能にする自動ゲイン制御(AGC)回路もあります。

バンドパス・シグマ・デルタA/Dコンバータは高いダイナミック・レンジ性能を備え、アンチエイリアス・フィルタを内蔵しているため、AD9874は望ましい信号より95dBも強度の高いブロッキング信号に対処できます。補助回路ブロックとして、クロックおよびLOシンセサイザに加えて、シリアル・ペリフェラル・インターフェース・ポートもあります。

SPIポートで、AD9874の数々のパラメータをプログラム、これによってデバイスを必要なあらゆるアプリケーションに対して最適化することができます。プログラマブルなパラメータには、シンセサイザの分割レート、AGC減衰とアタック/デケイ時間、受信信号強度レベル、デシメーション・ファクタ、出力データ・フォーマット、16dB減衰器、とバイアス電流の選択などがあります。LNA(低ノイズ・アンプ)とミキサーのバイアス電流は、バッテリ電源のアプリケーションに関して性能劣化の代償を払って、さらに軽減することが可能です。

アプリケーション

  • マルチモード・ナローバンド無線、アナログ/デジタルのUHF/VHF、FDMA受信、TETRA、APCO25、GSM/EDGE
  • 携帯/移動無線製品
  • 基地局アプリケーション
  • SATCOM(衛星通信)ターミナル
  • 製品ライフサイクル icon-recommended 製造中

    この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

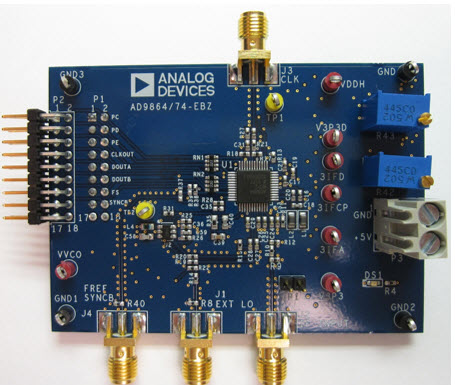

    評価キット (1)
