製品概要
機能と利点
- 入力周波数：10MHz～300MHz
- 出力信号帯域幅：6.8kHz～270kHz
- SSB NF：7.5dB
- IIP3：-7.0dBm
- AGC無しの範囲：最大-34dBm
- 連続AGC範囲：12dB
- フロントエンド減衰器：16dB
- ベースバンドI/Q・16ビット（または24ビット）シリアル・デジタル出力
- LOとサンプリング・クロック用シンセサイザ
- プログラマブルなデシメーション・ファクタ、出力フォーマット、AGCおよびシンセサイザの設定
- 入力インピーダンス：370Ω
- 電圧電源：2.7V～3.6V
- 低消費電流：17mA
- 48ピンLFCSPパッケージ
製品概要
AD9864は汎用性のあるIFサブシステムで、6.8kHz～270kHzの信号帯域範囲で、低レベルの10MHz～300MHzのIF入力をデジタル化します。AD9864のシグナル・チェーンは、低ノイズ・アンプ（LNA）、ミキサ、バンドパスΣΔA/Dコンバータ（ADC）およびプログラマブルなデシメーション・ファクタを備えたデシメーション・フィルタから構成されています。自動ゲイン制御（AGC）回路は、AD9864に対して12dBの連続ゲイン調整を与えます。補助ブロックには、クロックとLO合成の両者が含まれています。
バンドパスΣΔコンバータによって提供されるAD9864の高いダイナミックレンジと特有のアンチエリアッシング機能のため、このデバイスは、所要信号より95dB以上強い信号をブロックして処理することができます。この特性は時には、IFフィルタの要求を軽減することによって、無線通信機のコストを軽減します。またこれは、種々のチャンネル帯域のマルチモード無線も可能とし、IFフィルタを最大チャンネル帯域に関して仕様化することを可能にします。
SPI®ポートで、AD9864の数々のパラメータをプログラムし、これによってデバイスをどのようなアプリケーションに対しても最適化することができます。プログラマブルなパラメータには、シンセサイザの分割レート、AGC減衰とアタック／デケイ時間、受信信号強度レベル、デシメーション・ファクタ、出力データ・フォーマット、16dB減衰器、とバイアス電流の選択などが含まれています。
AD9864は48ピンLFCSPパッケージを採用しており、2.7V～3.6Vの単電源で動作します。合計消費電力は56mW（typ）であり、パワーダウン・モードはシリアル・インターフェースを介して提供されます。
アプリケーション
- マルチモード・狭帯域無線
--アナログ／デジタルのUHF/VHF、FDMA受信
--TETRA、APCO25、GSM/EDGE - 携帯／移動無線製品
- SATCOM（衛星通信）ターミナル
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

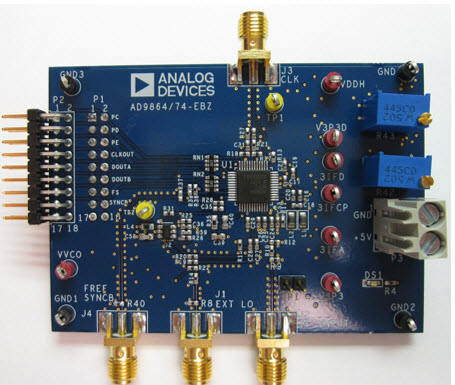

評価キット (1)
