機能
  • 20MSPSの相関2重サンプリング回路(CDS)内蔵
  • 0~34dB可変ゲイン・アンプ(VGA)内蔵
  • アナログ・プレブランキング機能
  • 低ノイズ、クランプ回路内蔵
  • 10ビット、20MSPS、A/Dコンバータ内蔵
  • ノー・ミスコード保証
  • 補助入力
  • 3線シリアル・デジタル・インターフェース
  • 3V単電源動作
  • 低消費電力:75mW
  • 48ピンLQFPパッケージ
製品概要
show more Icon

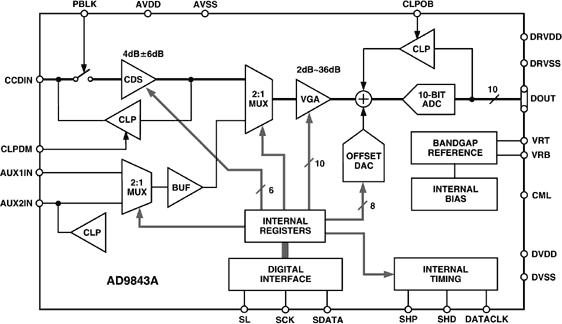

AD9843Aは、CCDカメラ・アプリケーション向けの全機能内蔵型アナログ・フロントエンド(AFE)製品です。インターレースおよびプログレッシブ・スキャン・エリアCCDのアナログ出力をサンプリング、コンディショニング、デジタル変換するために必要な回路を内蔵しています。AD9843Aは相関ダブル・サンプリング(CDS)、ゲイン調整、ブラック・レベル補正、A/D変換を実行します。アナログ・ビデオ信号を処理するための入力モードもあります。ゲイン、オフセット・レベル、その他の機能を制御するために内部レジスタを使用しますが、これは3線式シリアル・デジタル・インターフェースを介して設定できます。
