製品概要

機能と利点

  • 任意の出力周波数の高精度合成
    • 11.8MHz~919MHz
    • 周波数分解能:0.1ppb以上
  • 超低rmsジッタ(12kHz~20MHz)
    • <300fs rms(整数合成を使用)
    • <405fs rms(分数合成を使用)
  • デュアル・リファレンス入力によりLVPECL、LVDS、1.8V LVCMOS又は22MHz~54MHzの 基本波モードATカット水晶発振器又は20MHz~60MHzのリファレンス・クロックに対応
  • 数値(NCO)周波数制御
    • 出力周波数はダイナミックに変更可能なのでFPGAベースのPLL(HDL)が可能
    • 最大100MHzの高速シリアル・ペリフェラル・インターフェース(SPI)のバス書込み速度
    • 即時の周波数変更
  • 小型7mm×7mmパッケージにデュアルPLLを収納
    • 複数の大きなクロックIC、PLL、ファンアウト・バッファ、水晶発振器(XO)、電圧制御水晶発振器(VCXO)を置き換えます
  • 種々さまざまな組み合わせの出力バッファ
    • インサーキット書き込み可能LVPECL/LVDS/HCSL/LVCMOS
    • 独立したバッファ(VDDOx)により複数テクノロジを駆動
  • 強化された電源ノイズ除去


製品概要

AD9578は高性能通信装置、ネットワークキング、データ保存、シリアライザ / ディシリアライザ(SERDES)、物理層(PHY)などのアプリケーションの中のジッタ減衰、非同期クロッックのアプリケーション向けに開発されたプログラマブル・シンセサイザです。デバイスには、0.1ppb以上の精度で任意の周波数を提供する2個の低ジッタPLLが内蔵されていますが、各PLLは2つの別々の出力デバイダを備え合計4つのプログラマブル出力として最大の柔軟性とジッタ性能を提供します。各出力は独立にプログラマブル可能で、強固なサプライ・チェーンが可能な小型、低コスト、基本波モード水晶(XTAL)を利用して<410fs typ rmsジッタ(12kHz~20kHz)で最大919MHzの周波数を提供します。整数周波数合成を使用することにより、AD9578は290fs程度に低いrmsジッタを達成することができます。

AD9578は出荷時に書込まれたデフォルトのパワーオン設定でパッケージに収納されています。電源投入後、出力周波数を含むすべての設定は高速SPIを介して再設定可能です。

AD9578はその回路構造により数値制御発振器(NCO)として使用できます。このことによりユーザーは高速SPIバスを使用して周波数をダイナミックに変化させることができます。FPGAや他のデバイスはこの機能を利用して、ジッタ減衰アプリケーション、高安定のリファレンスにロックした高精度で規則正しいクロックあるいはネットワーク・タイミングやIEEE 1588アプリケーションのようなデジタル制御高精度タイミングのアプリケーション向けに設定可能なループ帯域幅のデジタルPLLを実施できます。SPIバスは最大50MHzで動作できるので複数のデバイスが同じバスを共有しながら、高速FPGAループができます。AD9578は放送用ビデオ又はOTNのようなマルチレート高精度アプリケーションの中でも使用できます。デジタルPLLアプリケーション用のHDL FPGAコードはアナログ・デバイセズから供給可能です。


アプリケーション

  • FPGAベースのジッタ減衰と低ジッタPLL
  • 高精度で規則正しいクロックとクロック合成
  • マルチレート・クロック・シンセサイザ
  • 光:OTN / SDH / SONET
  • 放送用ビデオ:3G SDI、HD SDI、SDI
  • ネットワーキングと保存:イーサネット / SAS / ファイバーチャンネル
  • ワイヤレス・インフラストラクチャ:OBSAI / CPRI
  • 工業用:IEEE 1588
  • 数値制御発振器(NCO)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

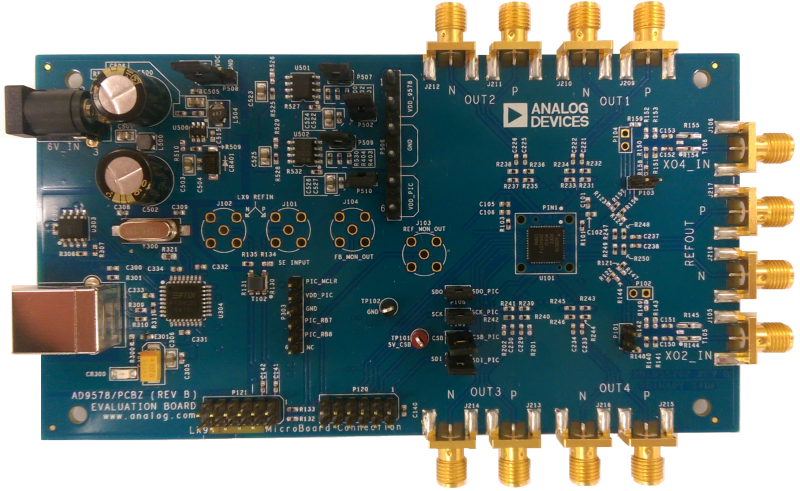

評価キット (1)
