AD9058

8ビット、A/Dコンバータ、50MSPS、デュアル

すべて表示 showmore-icon

: 製造中止 tooltip
: 製造中止 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

機能
  • シングルチップ上に2つのマッチングしたADC
  • 50MSPS変換レート
  • 電圧リファレンス内蔵
  • 低消費:1W以下
  • 低入力容量:10pF
  • ±5V電源
  • 柔軟な入力レンジ

製品概要
show more Icon

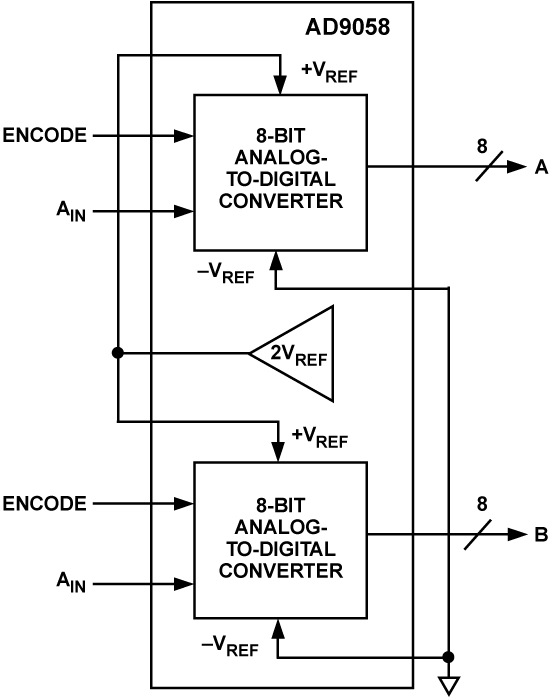

AD9058は、シングル・モノリシックICに2つの独立した高性能8ビットA/Dコンバータ(ADC)を搭載しています。オプションで内部電圧リファレンスもサポートしているため、複数のADCを必要とするシステム向けに費用効果の高い代替デバイスになります。

ダイナミック性能(S/N比、ENOB)は、最大50MSPSの変換速度のために最適化されています。当社独自のアーキテクチャに基づいて低入力容量を実現し、高性能と低消費電力(チャンネル当たり0.5W未満)を提供します。デジタル入出力はTTL互換です。

性能は、2Vp-p(±1V、0~+2V)アナログ入力のために最適化されています。AD9058は、+2Vの内部電圧リファレンスを使って、ユニポーラ動作(0~+2V)に対応した設定を行うことができます。この内部電圧リファレンスによって、両ADCを駆動できます。商用温度範囲(0~70℃)または軍用温度範囲(-55~+125℃)のデバイスがあり、ハーメチック48ピンDIPと44ピンのJピン・パッケージで提供しています。
