製品概要

機能と利点

  • STM-4レギュレータ(タイプA)のCCITT G.958仕様に適合
  • OC-12のBellcore TR-NWT-000253仕様に適合
  • 出力ジッタ:2.5度RMS
  • 622Mbpsクロック・リカバリとデータ・リタイミング
  • NRZデータ可能、プリアンプ不要
  • PLLタイプのクロック・リカバリ-クリスタル不要
  • 量子感度:4mV
  • レベル検出レンジ:10~40mV、プログラマブル
  • 単電源動作:+5Vまたは-5.2V
  • 低消費電力:400mW
  • 10KHz、ECL/PECL互換出力
  • パッケージ:16ピン狭幅SOIC

製品概要

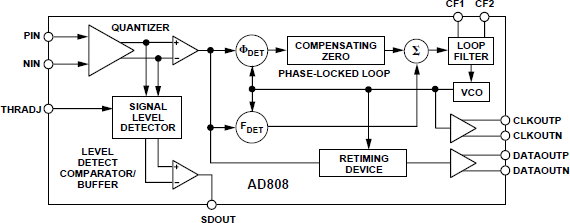

AD808は、データの量子化、信号レベルの検出、クロック・リカバリ、622Mbps NRZデータのリタイミングを行うレシーバ機能を提供します。PINダイオード/プリアンプとともに、高集積、低価格、低消費電力のSONET OC-12またはSDH STM-4光ファイバ・レシーバに使用できます。

製品ライフサイクル icon-not-recommended 最終販売

このファミリーの全製品について製造中止が予定されています。製品の最終購入をご検討の場合は、弊社営業担当、あるいは販売代理店にお問い合わせください。また、「製造中止情報」 をご覧いただき、最終受注期限および最終引き受け納期をご確認ください。
