製品概要

機能と利点

  • 全機能内蔵のモノリシック14ビットADC
  • 2の補数形式のコーディング
  • パラレル、バイトおよびシリアル・デジタル・
    インターフェース
  • S/N比:80dB@10kHz時
  • データ・アクセス時間:57ns
  • 低消費電力:50mW(typ)
  • スループット・レート:83kSPS

製品概要

AD7871とAD7872は、高速の全機能内蔵型14ビットA/Dコンバータ(ADC)です。各デバイスは、トラック&ホールド・アンプ、逐次比較型A/Dコンバータ(SAR ADC)、3Vの埋め込みツェナー・リファレンス、多様性を備えたインターフェース・ロジックを内蔵しています。また、レーザー・トリミングのクロックも内蔵しているため、クロック・タイミング部品を外付けする必要がありません。オンチップのクロックをオーバーライドして、A/Dコンバータの動作をデジタル・システムと同期化し、ノイズを最小限に抑えることもできます。

AD7871では、シングルのパラレル14ビット・ワード、2つの8ビット・バイト、または14ビットのシリアル・データ・ストリームという3つのデータ出力フォーマットの中からいずれかを選択できます。AD7872はシリアル出力専用のデバイスです。各デバイスは、最新型のあらゆるマイクロプロセッサおよびデジタル・シグナル・プロセッサとのインターフェースが可能です。

AD7871とAD7872は±5V電源で動作し、±3Vのバイポーラ入力信号を受け入れ、最大41.5kHzのフルパワー信号を変換できます。

AD7871とAD7872は、従来から規定されているDC精度仕様に加えて、歪みやS/N比などの動的性能のパラメータも完全に仕様規定しています。

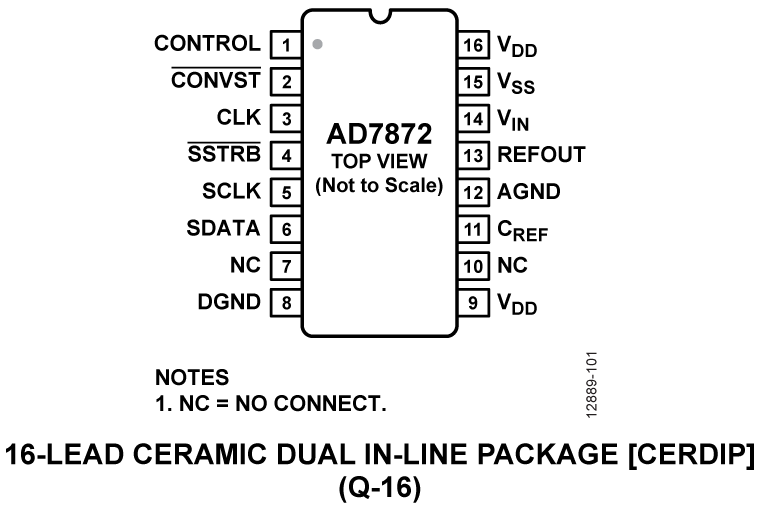

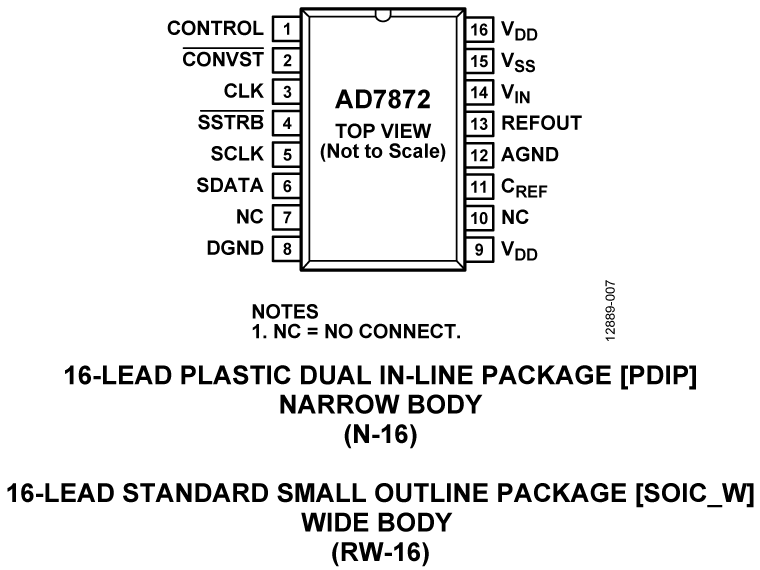

各デバイスは、アナログ・デバイセズ社独自のLC2MOSミックスド技術プロセスにより製造されています。AD7871には、28ピンPDIP、PLCC、およびCERDIPパッケージ、また、AD7872には16ピンPDIP、CERDIP、およびSOICパッケージが、それぞれ用意されています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
