製品概要

機能と利点

  • 高速(1.65μs)12ビットADC
  • 4入力の同時サンプリング
  • トラック&ホールド・アンプ×4
    • トラック&ホールド・アクィジション時間:0.35μs
    • 変換時間:1.65μs/1チャンネル
  • 変換シーケンスに含ませるチャンネルのハードウェア/ソフトウェアによる選択
  • 単電源動作
  • 入力範囲の選択:
    • AD7864-1:±10V、±5V
    • AD7864-3:±2.5V
    • AD7864-2:0~2.5V、0~5V
  • 3Vプロセッサとインターフェース可能な高速パラレル・インターフェース

    詳細はデータシートをご参照ください。

製品概要

AD7864は+5Vの単電源で動作する高速、低消費電力の4チャンネル同時サンプリング12ビットA/Dコンバータ(ADC)です。変換時間1.65µsの逐次比較型A/Dコンバータ(SAR ADC)、4個のトラック&ホールド・アンプ、2.5V電圧リファレンス、オンチップ・クロック発振器、シグナル・コンディショニング回路、高速パラレル・インターフェースから構成されています。4チャンネルの入力信号が同時にサンプリングされるので、4つのアナログ入力信号の相対的な位相情報を保持します。このデバイスは±10V、±5V(AD7864-1)、0~2.5V、0~5V(AD7864-2)、および±2.5V(AD7864-3)のアナログ入力レンジを受け入れます。

4チャンネルのどの組み合わせにおいても、選択されたシーケンスで最大のスループットで変換が行われます。ハードウェア(チャンネル・セレクト入力ピン)またはソフトウェア(チャンネル・セレクト・レジスタのプログラミング)を介して変換するチャンネルが選択されます。

シングルのコンバージョン・スタート信号(CONVST)が全てのトラック&ホールドに同時に送られ、選択されたチャンネルに対してホールドと初期変換シーケンスが行われます。EOC信号は選択された変換シーケンスでの個々の変換の終了を表示します。BUSY信号は、変換シーケンスの終了を示します。

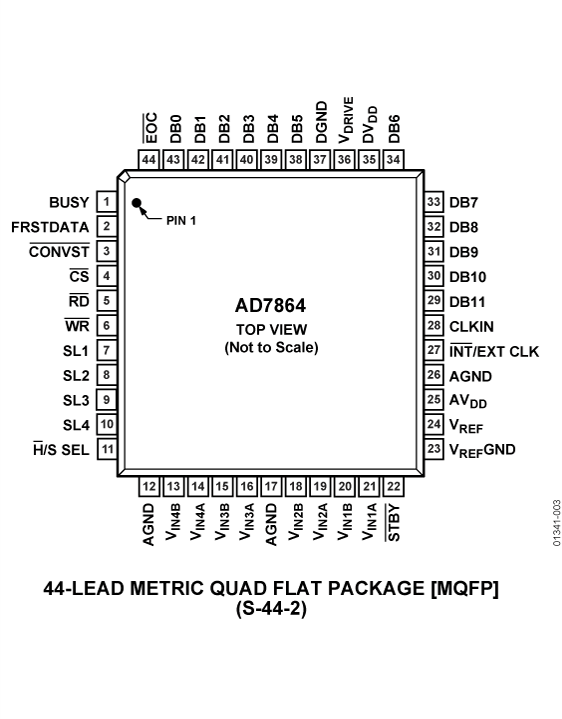

デバイスからのデータは、標準のCS信号とRD信号を使う12ビットのパラレル・データバスによって読み出されます。シングル・チャンネルでの最大スループットは500kSPSです。4チャンネル全てに関しての最大スループットは、読み出し(変換中)シーケンス動作では、130kSPSとなります。変換後読み出しシーケンス動作におけるスループット・レートは、プロセッサの読み込みサイクル時間に依存することになります。タイミングおよび変換セクションを参照してください。AD7864は小型(0.3インチ四方)の44ピンMQFPパッケージを採用しています。
