製品概要

機能と利点

  • 11ビット分解能A/Dコンバータ
  • 7個のシングル・エンド・アナログ入力
    同時サンプリングの4入力チャンネル
    マルチプレクスされる4個の拡張入力
  • 内部2.5Vリファレンス
  • 変換時間:3.2µs(チャンネルあたり)
  • ユーザー定義可能なチャンネル・シーケンス
  • 単電源+5V動作
  • ダブル・バッファ・レジスタ出力
  • 動作クロック範囲:6.25MHz~12.5MHz

製品概要

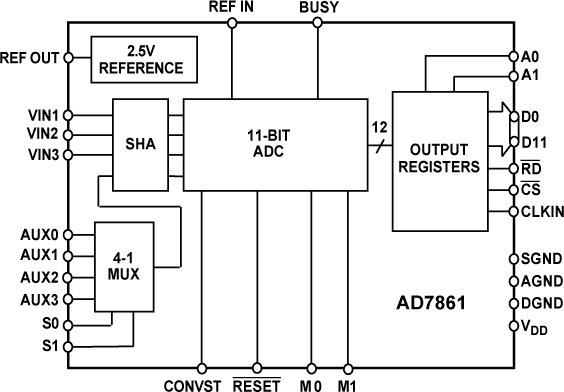

AD7861は、モーター・コントロール・ソリューションまたは3相電力システムでの電圧入力用に構成されたマルチチャンネル同時サンプリングA/Dコンバータ(ADC)です。

AD7861とアナログ・デバイセズの16ビット固定小数点デジタル信号プロセッサ(DSP)の組み合わせにより、低価格の16ビット固定小数点マイクロコントローラ・ソリューションを提供します。入力ステージは、モーター駆動で使用される信号タイプ向けにデザインされています。VIN1、VIN2、VIN3チャンネルは、ステータ電流の入力に適する同時サンプル入力です。AUX0~AUX3のチャンネルは、マルチプレクスされるため、モーター・コントロール・アプリケーションでの温度やダイオード整流子出力のバス電圧のような低速動作の入力に適しています。

アプリケーション
  • モーター・コントロール
  • 3相電力測定
  • 携帯電話
  • データアクイジション
