特長
|
|
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

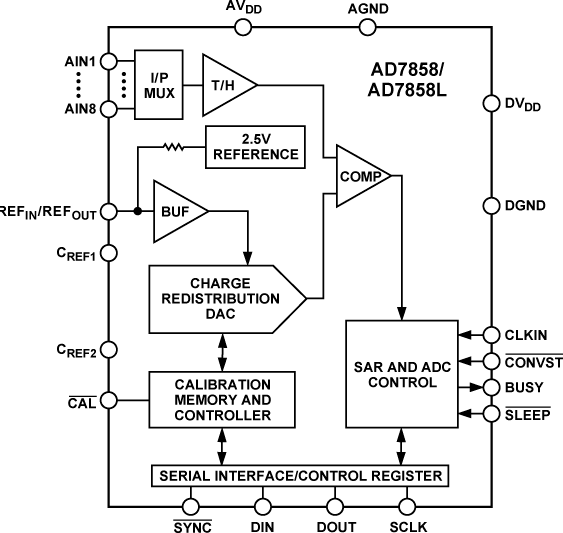

AD7858/AD7858Lは、3Vまたは5Vの単電源で動作する高速、低消費電力の12ビットA/Dコンバータ（ADC）です。AD7858は高速動作用、AD7858Lは低消費電力動作用に最適です。各ADCは一組のデフォルト条件でパワーアップし、読出し専用A/Dコンバータとして動作できます。時間と温度変化に対して高精度の動作を実現するために、オプションで、セルフ・キャリブレーション、システム・キャリブレーションが用意されており、低消費電力アプリケーションに対応するパワーダウン・オプションも各種備えています。
AD7858は200kHz、AD7858Lは100kHzのスループット・レートを実現しています。入力トラック＆ホールドは、擬似差動のサンプリング方式を特長とし、500nsで信号を収集します。AD7858/AD7858Lの入力電圧範囲は0～VREFで、出力コーディングはストレート・バイナリと2の補数の両方を適用できます。入力信号レンジは電源電圧までで、100kHzまでのフルパワー信号を変換する能力を備えています。
CMOS構造の採用により、各デバイスは通常動作時に低消費電力（typ：4.5mW）を実現し、パワーダウン・モード時にはさらに消費電力を低減できます（typ：3.6µW）。各デバイスには、24ピンの0.3インチ幅デュアル・インライン・パッケージ（DIP）、24ピンのスモール・アウトライン（SOIC）パッケージ、および24ピンのスモール・シュリンク・アウトライン・パッケージ（SSOP）があります。
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD7858
資料
Filters
1つが該当
-
すべて
-
データシート
-
評価用設計ファイル
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
1
評価用設計ファイル
2
410 kB
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD7858ANZ |
24-Lead PDIP
|
|
|
| AD7858ARZ |
24-Lead SOIC (Wide)
|
|
|
| AD7858ARZ-REEL |
24-Lead SOIC (Wide)
|
|
|
| AD7858BRZ |
24-Lead SOIC (Wide)
|
|
|
| AD7858BRZ-REEL |
24-Lead SOIC (Wide)
|
|
|
| AD7858LANZ |
24-Lead PDIP
|
|
|
| AD7858LARSZ |
24-Lead SSOP
|
|
|
| AD7858LARSZ-REEL |
24-Lead SSOP
|
|
|
| AD7858LARZ |
24-Lead SOIC (Wide)
|
|
|
| AD7858LARZ-REEL |
24-Lead SOIC (Wide)
|
|
|
| AD7858LBRZ |
24-Lead SOIC (Wide)
|
|
