AD7853

製造中

12ビットA/Dコンバータ、200kSPS、3～5V、単電源、シリアル

Viewing:

製品情報

電源電圧：3～5V
読み出し専用動作
AD7853–200kSPS、AD7853L–100kSPS
システムおよびセルフキャリブレーション機能
変換後の自動パワーダウン時（25μW）

低消費電力：
AD7854：12mW（VDD＝3V）
AD7854L：4.5mW（VDD＝3V）
柔軟なパラレル・インターフェース：
8051 / SPI^® / QSPI™ / µP互換
パッケージ：24ピンDIP、SOIC、SSOP

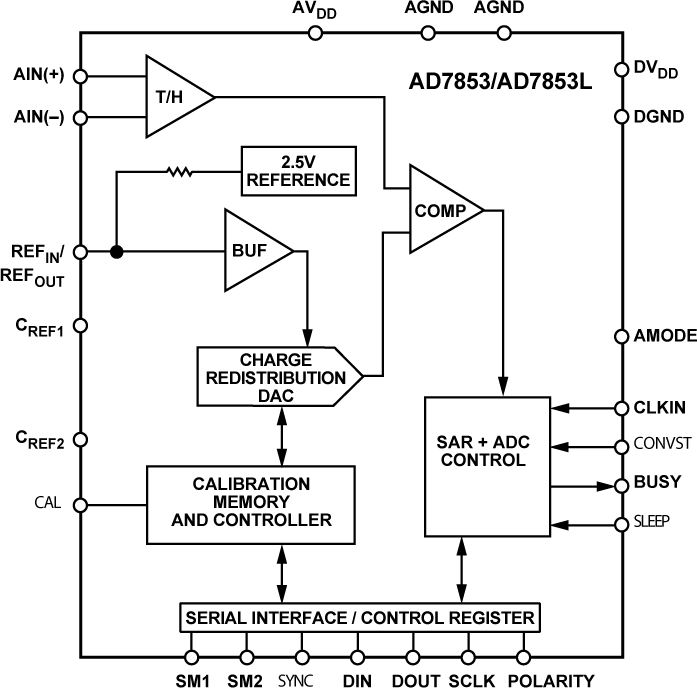

AD7853 / AD7853Lは、3Vまたは5Vの単電源で動作する高速、低消費電力の12ビットA/Dコンバータ（ADC）です。AD7853は高速動作用、AD7853Lは低消費電力動作用に最適です。各ADCは一組のデフォルト条件でパワーアップし、読出し専用ADCとして動作できます。時間と温度変化に対して高精度の動作を実現するために、オプションで、セルフ・キャリブレーション、システム・キャリブレーションが用意されており、低消費電力アプリケーションに対応するパワーダウン・オプションも各種備えています。

AD7853は200kHz、AD7853Lは100kHzのスループット・レートを実現しています。入力トラック＆ホールドは、擬似差動のサンプリング方式を特長とし、500nsで信号を収集します。AD7853 / AD7853Lの入力電圧範囲は0～V_REFで、出力コーディングはストレート・バイナリと2の補数の両方を適用できます。入力信号レンジは電源電圧までで、100kHzまでのフルパワー信号を変換する能力を備えています。

CMOS構造の採用により、各デバイスは通常動作時に低消費電力（typ：5.4mW）を実現し、パワーダウン・モード時にはさらに消費電力を低減できます（typ：3.6µW）。各デバイスには、24ピンの0.3インチ幅デュアル・インライン・パッケージ（DIP）、24ピンのスモール・アウトライン（SOIC）パッケージ、および24ピンのスモール・シュリンク・アウトライン・パッケージ（SSOP）があります。
