製品概要

機能と利点

  • 変換時間:20 μs
  • サンプル・ホールドを内蔵
  • サンプリング・レート:50 kHz
  • フルパワー入力帯域幅:25 kHz
  • 選択可能なデータ・フォーマット
  • +5 V単電源
  • 低消費電力(50 mW)
  • 狭小24ピンDIPと28端子表面実装パッケージ

製品概要

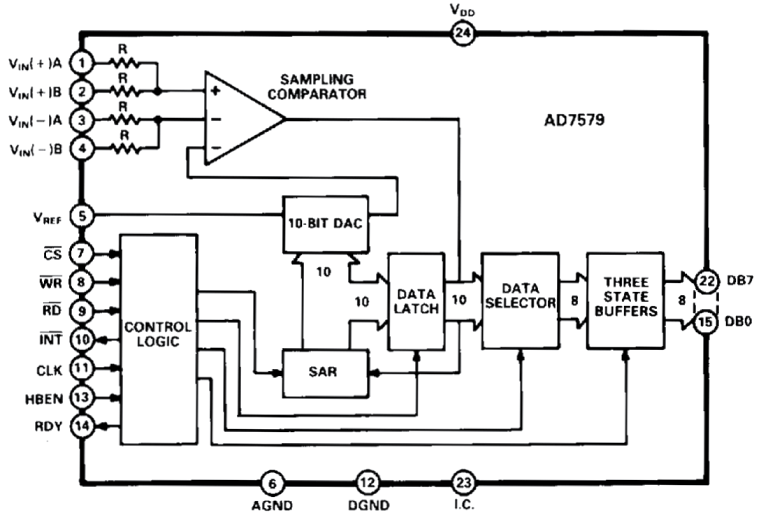

AD7579とAD7580は10ビットの逐次比較型ADCです。これらの製品は+5 V単電源1つで動作しますが、ユニポーラ又はバイポーラの入力信号を受信できる差動アナログ入力になっています。外付け信号処理回路なしで、0 ~ +2.5 V、 0 ~ +5 Vそして±2.5 Vの入力範囲が可能です。これらの製品の動作に必要なのは、外付け2.5 Vリファレンス、クロックそして制御信号のみです。

製品ライフサイクル icon-not-recommended 新規設計には非推奨

新規設計にはお勧めしていません。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
5962-8969801LX 材料宣誓書(MD) 信頼性データ 24 ld CerDIP(300 Mil)
AD7579JNZ 材料宣誓書(MD) 信頼性データ 24-Lead PDIP
AD7579KNZ 材料宣誓書(MD) 信頼性データ 24-Lead PDIP
