製品概要
機能と利点
- 128ポジション
- 10 kΩ、50 kΩ、100 kΩ
- ＋5 Vから＋30 Vの単電源動作
- ±10Vから±15Vの両電源動作
- 3線式SPI®互換のリアル・インターフェース
- 全高調波歪み(TDH)：0.006% （typ）
- プログラマブルなプリセット機能
- パワーシャットダウン機能：1µA未満
- iCMOS™プロセス技術を採用
製品概要
AD7376＊は、市場でも数少ない、高電圧、高精度のデジタル・ポテンションメータ**のひとつです。この製品は、プログラマブルな抵抗器あるいは抵抗デバイダとして使うことができます。AD7376は機械的なポテンショメータや可変抵抗と同じ電子的調整機能を持ち、優れた分解能、固体素子の信頼性とプログラム性を備えたトリマーです。手動制御ではなくデジタルであるため、AD7376はレイアウトの柔軟性を備え、クローズド・ループのダイナミックな制御を可能とします。
AD7376はスリープ・モードでプログラムできる機能を備えており、デバイスがアクティブになる前のシャットダウン状態でプリセット値をプログラムでき、これはEEPROMを持ったデジタル・ポテンションメータより価格的に有利な代替機能です。

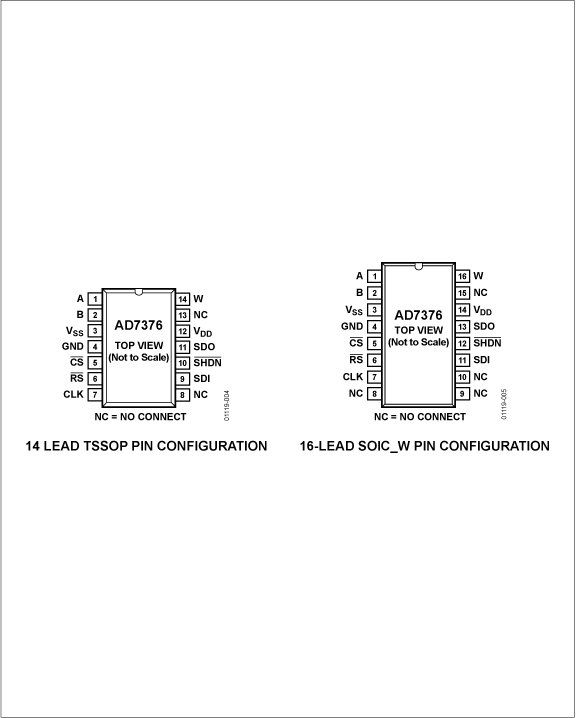

AD7376は14ピンのTSSOPパッケージと16ピンのワイドボディSOICパッケージを採用しており、10kΩ、50kΩ、100kΩのオプションが揃っています。すべてのデバイスは-40～+85℃の拡張工業温度範囲での動作が保障されています。
アプリケーション
- 高電圧DAC
- プログラマブル電源
- プログラマブルなゲインとオフセット調整
- プログラマブル・フィルタ、遅延
- アクチュエータ制御
- オーディオ音量制御
- 機械的ポテンショメータの置き換え
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

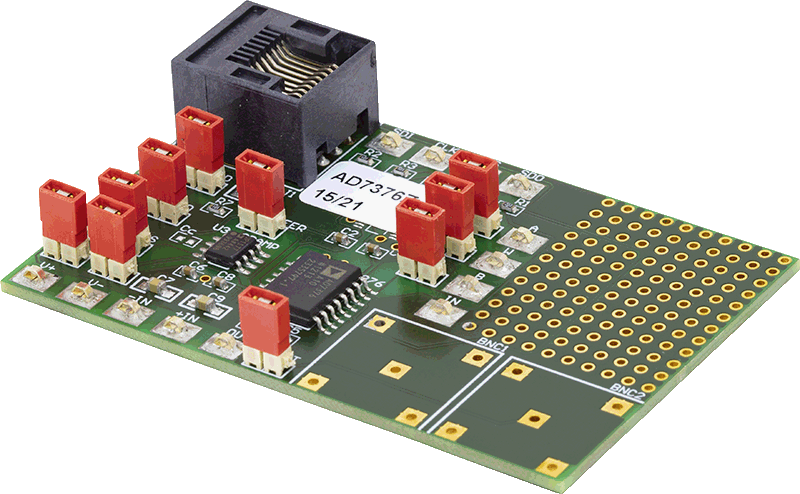

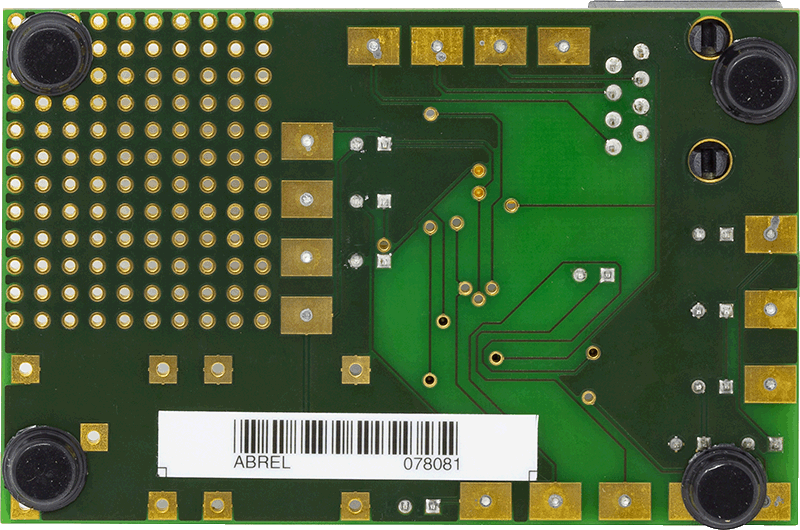

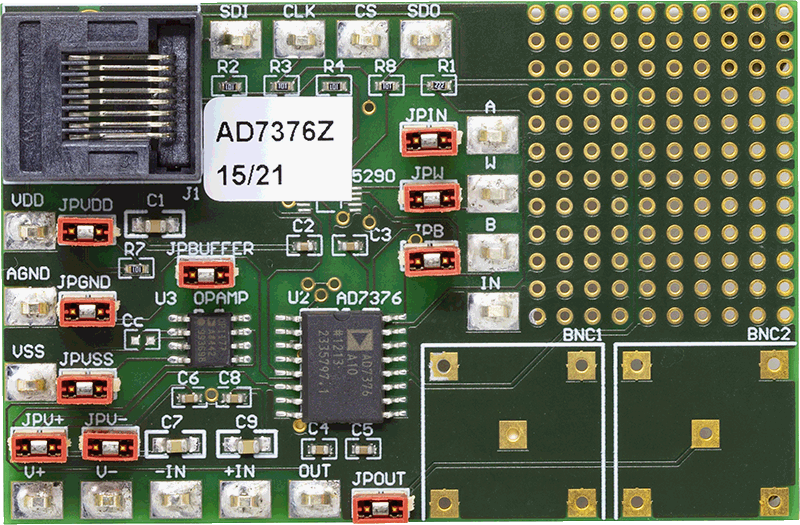

評価キット (1)
参考資料
-
AN-1291: デジタル・ポテンショメータの FAQ8/18/2020
-
AN-686: I2C®リセットの追加 (Rev. 0)12/16/2003
-
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上10/2/2002
-
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev. 0)10/2/2002
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
ソフトウェア & システム
デバイス・ドライバ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD7376ARUZ10 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARUZ10-R7 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARUZ100 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARUZ100-R7 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARUZ50 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARUZ50-REEL7 | 材料宣誓書（MD） | 信頼性データ | 14-Lead TSSOP | |
| AD7376ARWZ10 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD7376ARWZ10-RL | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD7376ARWZ100 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| AD7376ARWZ50 | 材料宣誓書（MD） | 信頼性データ | 16-Lead SOIC Wide | |
| ウェハ・ファブリケーション・データ |
