AD7147A

製造中止

CapTouch® プログラマブル・コントローラ、単極容量センサー用

データシート (Rev. B) 製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • プログラマブルな容量デジタル・コンバータ（CDC）
  • 自動校正ロジックを内蔵環境変化に対する自動補正機能
  • スレショールド・レベルと感度レベルの自動適応機能
  • レジスタ・マップはAD714xと互換
  • キャリブレーション・データを保存するRAMを内蔵
  • SPI互換（シリアル・ペリフェラル・インターフェース互換）のシリアル・インターフェース（AD7147A）
  • I2C互換シリアル・インターフェース（AD7147A-1）
  • シリアル・インターフェース用の別VDRIVE電源
  • 25ボール（2.3mm×2.1mm）WLCSPパッケージ
  • タッチから応答までの遅延は最短

AD7147A、CapTouch®コントローラは、ボタン、スクロール・バー、ホイールのような機能を構成する容量センサーと組み合わせて使うようにデザインされています。センサーは1層のPCBで済むため、非常に薄型のアプリケーションが可能です。

AD7147Aは、環境キャリブレーション機能を備えたCDCを内蔵しています。このCDCは13チャンネルの入力を持ち、スイッチ・マトリックスを経由して16ビット、250kHzのシグマ・デルタ （ΣΔ）コンバータに入力します。このCDCは外付けセンサー容量の変化を検出することができ、この情報を使って、センサー・アクチベーションを記録します。ユーザーはレジスタを設定することにより、CDCの設定を完全に制御することができます。

センサーが高分解能であるため、ホスト・プロセッサ上で動作するソフトウェアは簡単なもので済みます、またPCBは2層のみですみます。 AD7147Aは、単極の容量センサー（片側がグラウンドに接続されたセンサー）を対象にデザインされています。センサーでのノイズ混入を最小にするアクティブ・シールド付き出力が付いています。

AD7147Aは、周囲環境の変化を補償するキャリブレーション・ロジックを内蔵しています。キャリブレーション・シーケンスは、センサーに触れていないかぎり、連続間隔で自動的に実行されます。したがって、環境変化に起因する外付けセンサーの偽接触や接触の見落としは発生しません。

AD7147Aは、SPI互換シリアル・インターフェースを、AD7147A-1はI2C®互換シリアル・インターフェースを、それぞれ内蔵しています。両デバイスには、割込み出力とGPIOが備わっています。VCCと無関係に、シリアル・インターフェースの電圧レベルを設定するVDRIVEピンがあります。

AD7147Aは、25ボール2.3mm×2.1mmのWLCSPパッケージを採用し、2.6V～3.6Vの電源で動作します。低消費電力モードでの動作電流は、13 個のセンサーに対して28.96µA（typ）です。

アプリケーション

  • 携帯電話
  • パーソナル・ミュジック・プレイヤーおよびマルチメディア・プレイヤー
  • スマート・ハンドヘルド・デバイス
  • テレビ、A/V機器、リモート制御
  • ゲーム・コンソール
  • デジタル静止画カメラ


AD7147A
CapTouch® プログラマブル・コントローラ、単極容量センサー用

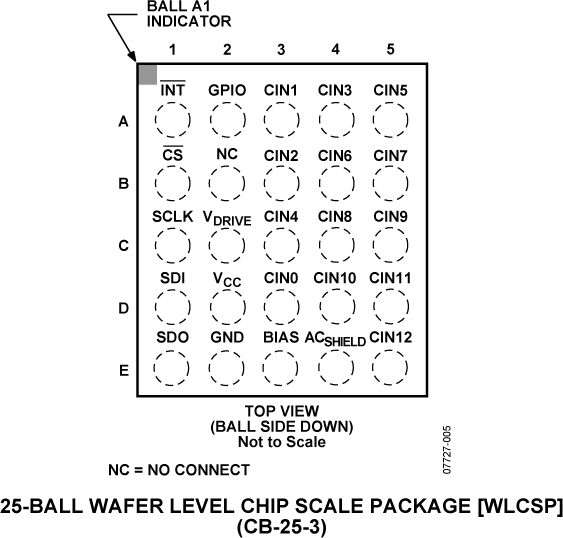

AD7147A Functional Block Diagram AD7147A Pin Configuration
