製品概要

機能と利点

  • 116dBのダイナミック・レンジ
  • デジタルVGA
  • I&Q復調器
  • アクティブ・ローパス・フィルタ
  • デュアル広帯域ADC
  • プログラマブル・デシメーションおよびチャンネル・フィルタ
  • VCOとフェーズ・ロック・ループ回路
  • シリアル・データの出力ポート

製品概要

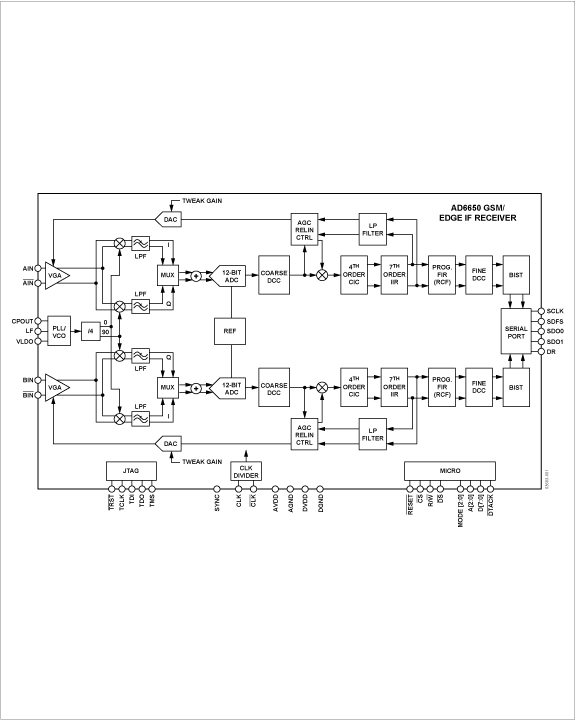

AD6650は、GSM/EDGE用の、ダイバーシティ中間周波数toベースバンド(IF toベースバンド)レシーバです。この狭帯域レシーバは、内蔵DVGA、IF/ベースバンドI&Q復調器、ローパス・フィルタリング、およびデュアル広帯域ADCで構成しています。このチップは、70~260MHzのIF入力周波数に対応できます。このレシーバのアーキテクチャは、GSM/EDGEのブロッキング要件を満足するために全Rx信号経路で1つの外部SAWフィルタ(メインで1つとダイバーシティで1つ)だけが必要となるように設計しています。

デジタル・デシメーションとフィルタリングの回路をチップに組み込んでおり、対象チャンネル以外の不要な信号とノイズを取り除きます。またプログラマブルRAM係数フィルタにより、アンチエイリアス処理、マッチング・フィルタ処理、および静的等化機能をコスト効率に優れた1つのフィルタに結合しています。チャンネル・フィルタの出力はシリアル出力I/Qデータ・ストリームを介してユーザーに提供されます。

アプリケーション
  • PHS又はGSM/EDGEのシングル・キャリア、ダイバーシティ・レシーバ
  • マイクロセル・システムとトピコセル・システムのワイアレス・ローカル・ループ
  • スマート・アンテナ・システム
  • ソフトウェア無線用組込み型ワイアレス電話

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
