製品概要

機能と利点

  • 汎用入力アンプ
    - 正電圧モードまたは負電圧モード
    - 負電流モード
    - 高入力インピーダンス、低ドリフト
  • 単電源: 5 V ~ 36 V
  • 低消費電力
  • フルスケール周波数: 最大 100 kHz
  • 1.00 V のリファレンス
  • 温度計出力(1 mV/K)
  • F/V アプリケーション

製品概要

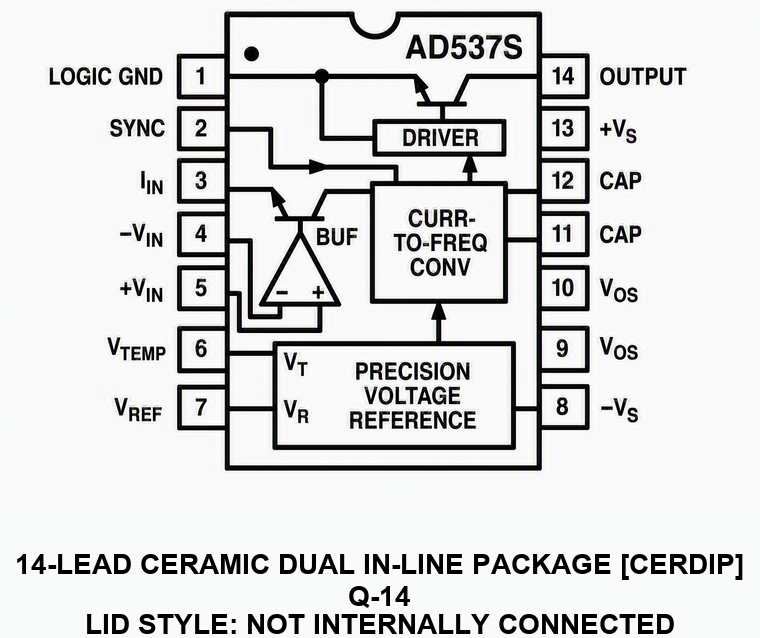

AD537S は、モノリシックの V/F コンバータで、入力アンプ、高精度の発振器システム、高精度の内部リファレンス発生器、および高電流の出力段で構成されています。RC ネットワークを 1 つ外付けするだけで、最大 100 kHz の任意のフルスケール(F.S.)周波数、および最大 ±30 V の任意のフルスケール入力電圧を設定できます。直線性誤差は、10 kHz のフルスケール周波数の場合、わずか ±0.05 % で、80 dB 以上のダイナミック・レンジで動作が確保されています。全体の温度係数(外付け部品の影響を除く)は、±30 ppm/°C(代表値)です。AD537 は、5 V ~ 36 V の単電源で動作します。

温度に比例した出力(1.00 mV/K でスケーリングされている)により、この回路は信頼性の高い温度/周波数コンバータとして使用することができます。つまり、1.00 V の固定リファレンス出力とともに、0 °C または 0 °F などのオフセット・スケールを生成することができます。

低ドリフト入力アンプにより、熱電対またはストレイン・ゲージのような小信号で直接動作可能で、同時に高入力抵抗を実現できます。大多数の V/F コンバータとは異なり、AD537 は方形波を出力し、最大 12 個の TTL 負荷、複数の LED、非常に長いケーブルなどを駆動することができます。

AD537 の優れた温度特性と長期安定性は、主要なバンドギャップ・リファレンス発生器、および全体にわたって使用されている温度係数の低いシリコン・クロム薄膜抵抗によって確保されています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
AD5370703D 材料宣誓書(MD) 信頼性データ 14 ld CerDIP
