AD5293

デジタル・ポテンショメータ、シングル・チャンネル、1024 ポジション、抵抗誤差 1%

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.E)

pdf

7 27, 2008 ellipse 日本語

AD5293: 1チャンネル、1024ポジション、1%抵抗偏差のデジタル・ポテンショメータ (Rev.B)

データシートご利用上の注意
PDFファイルを開く external-link 979 kB
Documentation すべてのドキュメントを表示
IBISモデル AD529x IBIS Model Download B

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 6
1Ku当たりの価格 最低価格：$3.09

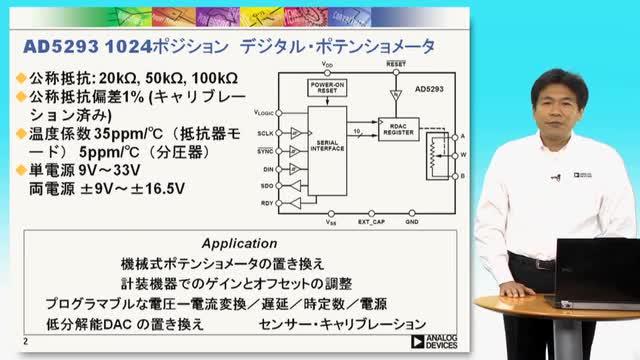

特長
  • シングル・チャンネル、1024ポジションの分解能
  • 公称抵抗値：20kΩ、50kΩ、100kΩ
  • 公称±1%の抵抗誤差に校正済み（抵抗パフォーマンス・モード）
  • レオスタットモードでの温度係数：35ppm/℃
  • 電圧デバイダでの温度係数：5ppm/℃
  • 単電源動作：9V～33V
  • 両電源動作：±9V～±16.5V
  • SPI互換シリアル・インターフェース
  • ワイパー設定値のリードバックが可能
製品概要
show more Icon

AD5293はシングル・チャンネル、1024ポジションのデジタル・ポテンショメータ1 で、抵抗両端間の抵抗値誤差は1%以下となっています。AD5293はポテンショメータや機械的な可変抵抗と同じ電子的調整機能を持ち、優れた分解能、固体素子の信頼性、非常に小さい温度係数性能を備えています。この製品は両電源では±10.5V～±15V、単電源では21V～30Vの高い電圧で動作できる能力を備えています。

AD5293は業界先端の±1%の低い抵抗誤差と35ppm/℃の温度係数を提供します。このような低い抵抗誤差のため、高精度キャリブレーションやマッチングを必要とするようなアプリケーションだけではなくオープン・ループ・アプリケーションを簡素化することができます。

AD5293は14ピンのTSSOPパッケージを採用しています。これらの製品は、拡張工業用温度範囲−40℃～+105℃にわたっての動作が保証されています。

アプリケーション

  • 機械的ポテンショメータの置き換え
  • 計測機器：ゲインとオフセットの調整
  • プログラマブルな電圧-電流変換
  • プログラマブル・フィルタ、遅延、時定数
  • プログラマブル電源
  • 低分解能DACの置き換え
  • センサーのキャリブレーション
