製品概要

機能と利点

  • 256ポジション
  • 10kΩ、50kΩ、100kΩ
  • 単電源動作:+20V~+30V
  • 両電源動作:±10V~±15V
  • 3線式SPI®互換シリアル・インターフェース
  • 低温度係数:35ppm/°C(代表値)

  • THD:0.006%(代表値)
  • ミッドスケール・プリセット
  • 小型MSOP-10パッケージ
  • 車載温度範囲: −40°C~+125°
  • iCMOS プロセス技術


製品概要

AD5290は、現在販売されている数少ない高電圧で高性能の小型のデジタル・ポテンショメータ1の1つです。このデバイスは、プログラマブル抵抗または抵抗分圧器として使用できます。AD5290は、機械式ポテンショメータ、可変抵抗、およびトリマーと同じ電子調整機能を実現し、高い分解能、ソリッドステートの信頼性、および優れた温度安定性を備えています。

手動ではなくデジタル制御により、AD5290はレイアウトの柔軟性と、クローズドループのダイナミック制御を実現します。

AD5290はMSOP-10パッケージを採用し、10kΩ、50kΩ、および100kΩのオプションがあります。すべてのデバイスは、–40°C〜+125°Cの拡張車載温度範囲での動作が実証されています。

アプリケーション

  • 高電圧DAC
  • プログラマブル電源
  • プログラマブル・ゲインおよびオフセット調整
  • プログラマブル・フィルタおよび遅延
  • アクチュエータ制御
  • オーディオ音量制御
  • 機械式ポテンショメータの代替品

1 RDACセグメンテーションは、米国特許5,495,245により保護されています。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

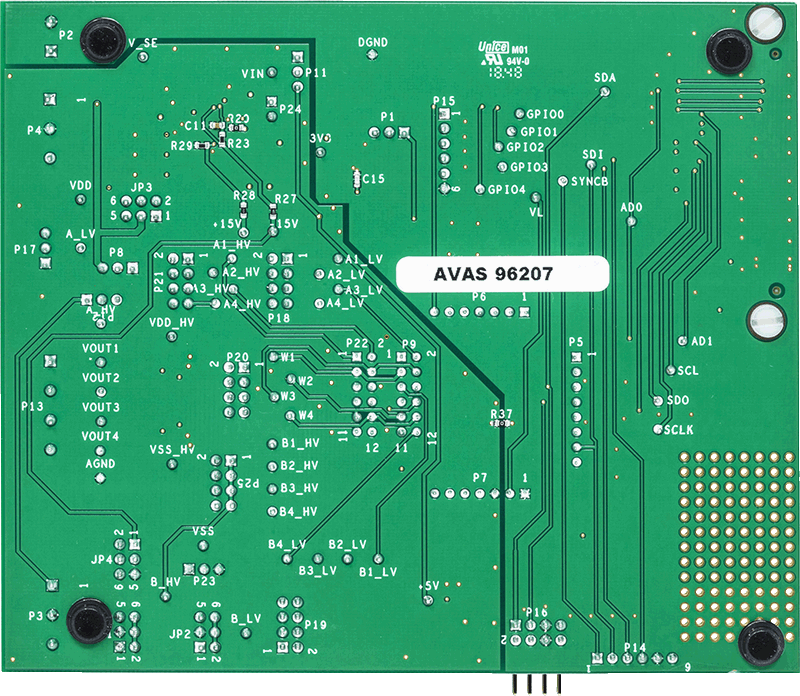

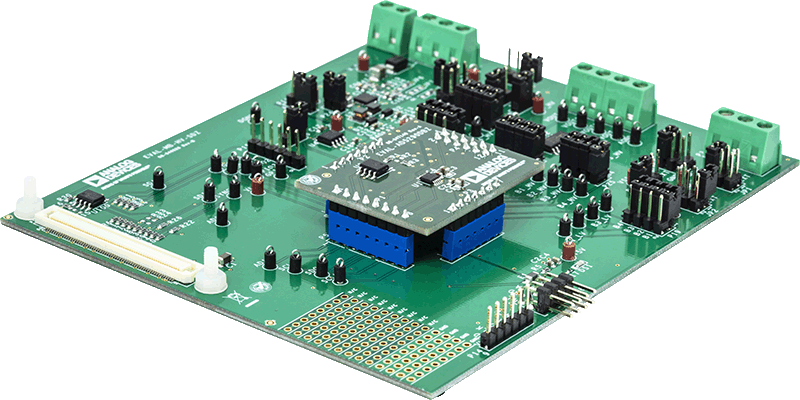

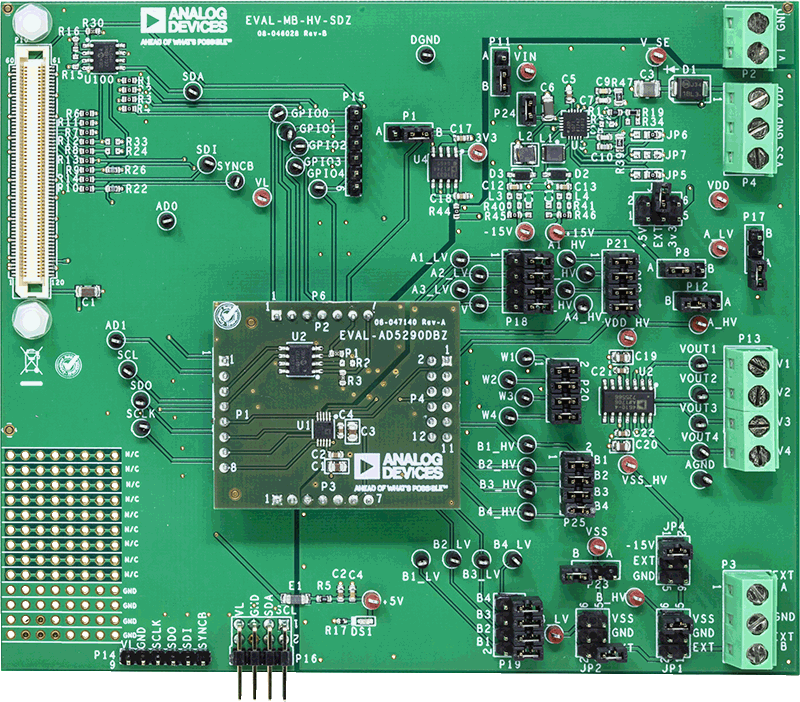

評価キット (1)
