AD5235

デジタル・ポテンションメータ、デュアル、1024ポジション、不揮発性メモリ内蔵

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.F)

pdf

9 28, 2011 ellipse 日本語

AD5235: 不揮発性メモリ、デュアル、1024ポジション、デジタル・ポテンショメータ (Rev.E)

データシートご利用上の注意
PDFファイルを開く external-link 0
Documentation すべてのドキュメントを表示
IBISモデル AD5235 IBIS Model Download B

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格 最低価格：$6.24
特長
  • 2チャンネル、1024ポジションの分解能
  • 公称抵抗：25kΩ、250kΩ
  • 公称抵抗値の許容誤差：±8％（max）
  • 小さい温度係数：35ppm/℃
  • 2.7V～5Vの単電源または±2.5Vの両電源動作
  • SPI互換シリアル・インターフェース
  • 不揮発性メモリにワイパー設定を保存
  • EEMEM設定値でパワーオン・リセット
  • 永久的なメモリ書き込み保護
  • 抵抗偏差値をEEMEMに保存
  • ユーザー定義情報のための追加不揮発メモリ：26バイト
  • プログラミング・サイクル：1M
  • 標準的データの保存期間：100年

製品概要
show more Icon

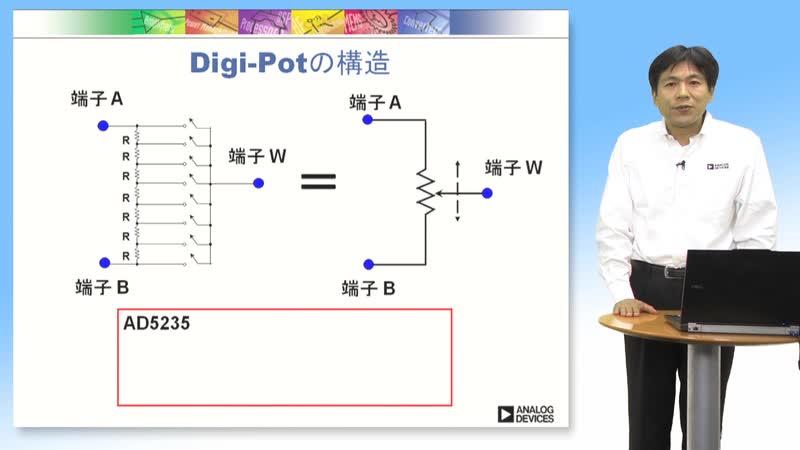

AD5235は、デュアル・チャンネル、不揮発性メモリ1 内蔵の、1024分解能を持ったデジタル制御のポテンションメータ2 で、最大で±8%の低い抵抗値許容誤差の保障が提供されています。この製品は、機械的なポテンショメータと同じ電子的調整機能を提供し、優れた分解能、固体素子としての信頼性、非常に小さい温度係数性能を備えています。

SPI®互換のシリアル・インターフェースを介してAD5253の多様な設定機能を使うと、16モードの動作と調整が可能になります。これには、スクラッチ・パッド・プログラミング、メモリへの保存 / 再保存、抵抗値のインクリメント / デクリメント、±6dBステップでのログ抵抗値変更、ワイパー設定値のリードバック、余剰EEMEM1 へのユーザー定義情報の保持（たとえば、他の部品のためのメモリ・データ、ルックアップ・テーブルあるいはシステム識別情報）などが含まれています。

スクラッチ・パッド・プログラミング・モードでは、W端子とA端子間およびW端子とB端子間の抵抗を設定するような特定の設定をRDAC2 レジスタに直接プログラムすることができます。この設定はEEPROMに保存することができ、そしてシステムのパワーオンの間にEEMEMレジスタに格納されていた値をRDACレジスタに自動的に再ロードします。

EEPROMの内容は、動的に、または外部PRストローブを通して再保存することが可能で、WP機能はEEPROMの内容を保護します。プログラミングを簡素化するために、別々にまたは同時に直線的なインクリメントまたはデクリメントコマンドを、RDACのワイパーを、一回につき1ステップ上昇または下降させるために、使うことが出来ます。ワイパー設定における対数の±6dB変化用としては、レフトまたはライト・ビット・シフト・コマンドを、ダブルまたはハーフのRDACワイパー設定として使うことが出来ます。

AD5235のパターン化された抵抗許容値は、EEPROM内に保存されます。しかしながら、実際の端子間抵抗値は、ホストプロセッサのリードバック・モードによって知ることができます。ホストは、ソフトウェア・ルーチンを通して適切な抵抗値ステップを実行することができますので、オープン・ループ・アプリケーションだけではなく、高精度キャリブレーションやマッチングを必要とするようなアプリケーションを簡素化します。

AD5235は、薄型16ピンのTSSOPパッケージを採用しています。この製品は、拡張工業用温度範囲－40℃～＋85℃にわたっての動作が保証されています。

1 用語不揮発性メモリとEEMEMは同じ意味で使用しています。
2 用語デジタル・ポテンショメータ、VT、RDACは同じ意味で使用しています。

アプリケーション

  • DWDMレーザ・ダイオード・ドライバ、オプティカル管理システム
  • 機械的ポテンショメータの置き換え
  • 計測機器：ゲインとオフセットの調整
  • プログラマブルな電圧―電流変換
  • プログラマブル・フィルタ、遅延、時定数
  • プログラマブル電源
  • 低分解能DACの置き換え
  • センサーのキャリブレーション
Show More Arrow image
file データシートを表示 (Rev.F)
Documentation すべてのドキュメントを表示
IBISモデル AD5235 IBIS Model Download B

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 5
1Ku当たりの価格 最低価格：$6.24
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

AD5235

資料

21
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • アプリケーション・ノート
  • データシート
  • ユーザ・ガイド
  • よく聞かれる質問
  • すべて
    TickIcon
  • English
  • 日本語
  • 中国語
resetfilter

絞り込みを解除

データシート

4

PDF Vector

pdf

更新 09/22/2015
English

AD5235: Nonvolatile Memory, Dual 1024-Position Digital Potentiometer Data Sheet (Rev.F)

PDFファイルを開く

redirect
568 kB
download

PDFをダウンロード

PDF Vector

pdf

更新 09/28/2011
日本語

AD5235: 不揮発性メモリ、デュアル、1024ポジション、デジタル・ポテンショメータ (Rev.E)

PDFファイルを開く

redirect
0
download

PDFをダウンロード

PDF Vector

PDF

更新 09/22/2015
English

AD5235-EP: Enhanced Product Data Sheet (Rev.B)

PDFファイルを開く

redirect
527.53 K
download

PDFをダウンロード

PDF Vector

PDF

更新 09/22/2015
English

AD5235-DSCC: Military Data Sheet (Rev.A)

PDFファイルを開く

redirect
download

PDFをダウンロード

アプリケーション・ノート

13

PDF Vector

pdf

更新 01/01/2000
English
AN-627: AD5235 Evaluation Kit User Manual (Rev.0) redirect icon

367 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 08/18/2003
English
AN-579: Versatile Programmable Amplifiers Using Digital Potentiometers with Nonvolatile Memory (Rev.0) redirect icon

90 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 03/04/2010
日本語
AN-579: 不揮発性メモリ付きのデジタル・ポテンショメータを使用した多機能プログラマブル・アンプ (Rev.0) redirect icon

432 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 10/02/2002
English
AN-582: Resolution Enhancements of Digital Potentiometers with Multiple Devices (Rev.A) redirect icon

135 kB

download

PDFをダウンロード

PDF Vector

PDF

更新 10/02/2002
中国語
AN-582: 采用多个器件增强数字电位计分辨率 (Rev.A) redirect icon

228 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 10/02/2002
日本語
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上 redirect icon

325 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 10/02/2002
English
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev.0) redirect icon

52 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 12/16/2003
English
AN-686: Implementing an I2C® Reset (Rev.0) redirect icon

44 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 06/23/2010
中国語
AN-686: 实现I²C®复位 (Rev.0) redirect icon

263 kB

download

PDFをダウンロード

PDF Vector

pdf

更新 12/16/2003
日本語
AN-686: I2C®リセットの追加 (Rev.0) redirect icon

288 kB

download

PDFをダウンロード

PDF Vector

HTML

更新 08/18/2020
English
AN-1291: Digital Potentiometers: Frequently Asked Questions redirect icon

PDF Vector

HTML

更新 08/18/2020
中国語
AN-1291: 数字电位计：常见问题解答 redirect icon

PDF Vector

HTML

更新 08/18/2020
日本語
AN-1291: デジタル・ポテンショメータの FAQ redirect icon

ユーザ・ガイド

3

PDF Vector

pdf

更新 03/31/2011
English
UG-258: Evaluation Board for the AD5235 Digital Potentiometer redirect icon

629 kB

download

PDFをダウンロード

PDF Vector

PDF

更新 03/31/2011
中国語
UG-258：用于AD5235数字电位计的评估板 redirect icon

629.22 K

download

PDFをダウンロード

PDF Vector

pdf

更新 03/31/2011
日本語
UG-258: デジタル・ポテンショメータ AD5235 の評価用ボード redirect icon

629 kB

download

PDFをダウンロード

よく聞かれる質問

1

PDF Vector

HTML

更新 12/07/2014
日本語
FAQ redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 12
show more Icon

データシート 4

AD5235: Nonvolatile Memory, Dual 1024-Position Digital Potentiometer Data Sheet (Rev.F)
AD5235: 不揮発性メモリ、デュアル、1024ポジション、デジタル・ポテンショメータ (Rev.E)
AD5235-EP: Enhanced Product Data Sheet (Rev.B)
AD5235-DSCC: Military Data Sheet (Rev.A)

ユーザ・ガイド 1

UG-258: デジタル・ポテンショメータ AD5235 の評価用ボード

アプリケーション・ノート 6

AN-579: 不揮発性メモリ付きのデジタル・ポテンショメータを使用した多機能プログラマブル・アンプ (Rev.0)
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上
AN-686: I2C®リセットの追加 (Rev.0)
AN-1291: デジタル・ポテンショメータの FAQ
AN-627: AD5235 Evaluation Kit User Manual (Rev.0)
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev.0)

よく聞かれる質問 1

FAQ

製品選択ガイド 1

アプリケーションに最適なdigiPOTを選ぶには

サードパーティ・ソリューション 1

MIKROE-4727, Click Board, DIGI POT 9 Click

デバイス・ドライバ 3

AD525x GitHub no-OS Driver Source Code
AD525x GitHub no-OS Driver Source Code
Digital Potentiometer GitHub Linux Driver Source Code

Analog Dialogue 1

Versatile Programmable Amplifiers Use Digital Potentiometers with Nonvolatile Memory
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
AD5235BRUZ25 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ25-EP-R7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ25-RL7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ250 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
AD5235BRUZ250-R7 16-Lead TSSOP external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2012

- 12_0027

AD5235 and ADN2850 Metal Edit Resulting in Datasheet Specification Changes

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN12_0027_Form

external-icon

xls

Material_Report

Download

6 22, 2011

- 10_0302

AD5235 and ADN2850 Redesign and Fab Process Change

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN10_0302_Form

external-icon

xls

Material_Report

Download

pdf

Qual PCN AD5235

external-icon

2 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon

1 16, 2012

- 11_0244

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN11_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

2 3, 2012

- 12_0027

arrow down

AD5235 and ADN2850 Metal Edit Resulting in Datasheet Specification Changes

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN12_0027_Form

external-icon

xls

Material_Report

Download
6 22, 2011

- 10_0302

arrow down

AD5235 and ADN2850 Redesign and Fab Process Change

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN10_0302_Form

external-icon

xls

Material_Report

Download

pdf

Qual PCN AD5235

external-icon
2 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

AD5235BRUZ25

製造中

AD5235BRUZ25-RL7

製造中

pdf

PCN10_0005_Form

external-icon

xls

Material_Report

Download

pdf

Reliability Report

external-icon
1 16, 2012

- 11_0244

arrow down

Halogen Free Material Change for Select TSSOP Products Assembled at Amkor

AD5235BRUZ250

製造中

AD5235BRUZ250-R7

製造中

pdf

PCN11_0244_Form

external-icon

xls

Material_Report

Download

pdf

Qualification Report Summary

external-icon

評価用キット 1

reference details image

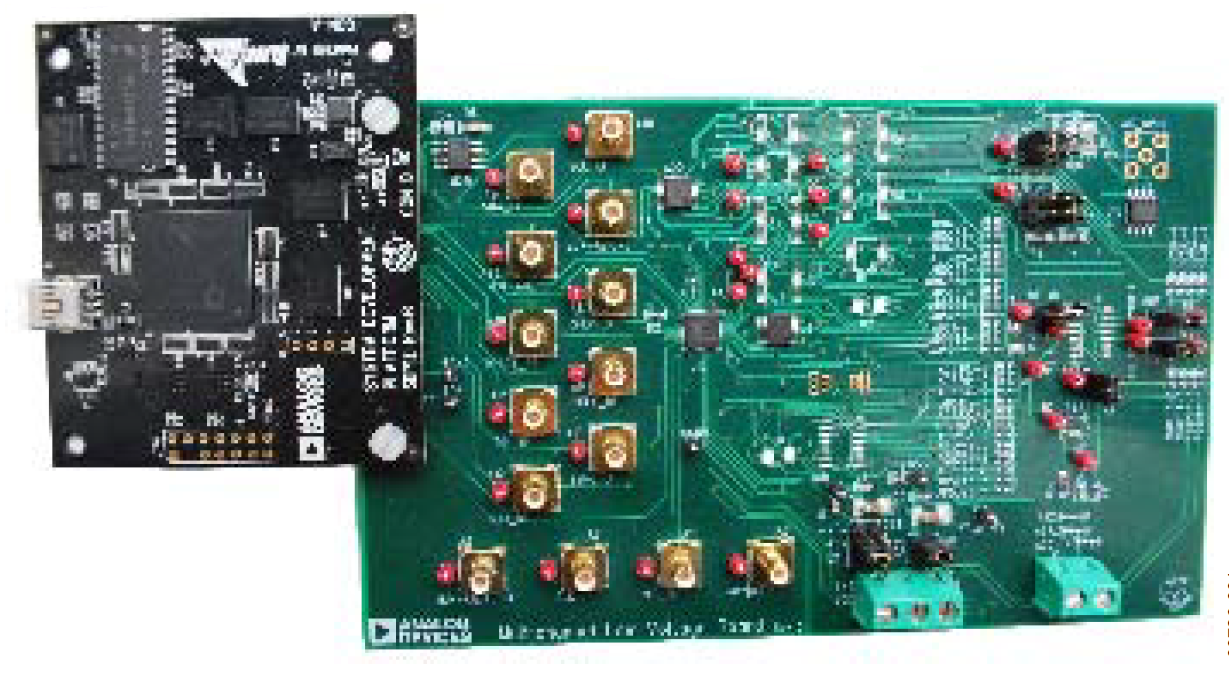

EVAL-AD5235

AD5235 Evaluation Board

zoom

EVAL-AD5235

AD5235 Evaluation Board

download icon

ダウンロード

 print icon

印刷
EVAL-AD5235
AD5235 Evaluation Board

機能と利点

  • Full featured evaluation board for the AD5235
  • Several test circuits
  • Various ac/dc input signals
  • PC control via a separately purchased system demonstration platform (SDP)
  • PC control software
  • 26 extra bytes in EEMEM for user-defined information
  • Resistor tolerance error stored in EEMEM
今すぐ購入 詳細を表示

製品の詳細

With versatile programmability, the AD5235 allows multiple modes of operation, including read/write access in the RDAC and EEMEM registers, increment / decrement of resistance, resistance changes in ±6 dB scales, wiper setting read-back, and extra EEMEM for storing user-defined information, such as memory data for other components or a lookup table.

The AD5235 supports dual-supply ±2.25 V to ±2.75 V operation and single-supply 2.7 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications. In addition, the AD5235 uses a versatile SPI-compatible serial interface, allowing speeds of up to 50 MHz .

The EVAL-AD5235SDZ can operate in single-supply and dual-supply mode and incorporates an internal power supply from the USB.

Complete specifications for the AD5235 part can be found in the AD5235 data sheet.

資料

pdf icon

pdf

UG-258: デジタル・ポテンショメータ AD5235 の評価用ボード Download

629 kB

pdf icon

URL

Digital Potentiometer GitHub Linux Driver Source Code reference design link

すべて表示 Arrow image

ソフトウェア

pdf icon

ZIP

AD5235 Evaluation Software Download

398.57 M

評価用キット1

evaluation kit item images

EVAL-AD5235

AD5235 Evaluation Board

ツールおよびシミュレーション 1

最近表示した製品

製品の詳細
ドキュメント
ソフトウェアおよび製品のエコシステム
評価用キット
ツールおよびシミュレーション
最新のディスカッション
