製品概要
機能と利点
- プリセットされたワイパー位置を不揮発性メモリで保持
- クワッド・チャンネル、64ポジション分解能
- システム常数を保持することの出来る11バイトのユーザ向けEEMEMメモリ
- データ保持期間：100年（typ）
製品概要
AD5233は、ポテンショメータまたは可変抵抗器と同じ電子的調整機能を実行しますが、ソリッドステートの信頼性と小型の電子パッケージング・サイズも提供します。10kΩ、50kΩ、100kΩのエンド・ツー・エンド抵抗値オプションにより、可変抵抗器とポテンショメータ・デバイダ・モードの両方のアプリケーションで簡単に調整できます。融通性の高いプログラミング設定により、直接的なプログラム設定、EEMEMのデータ保存とデータ取出し、インクリメント／デクリメント制御、右／左シフトによる6dB変化、ワイパー設定のリードバックを含む、複数の動作および調整モードを選択して実行できます。不揮発性のデジタル出力ピンが追加されているため、LEDのオン／オフ、リレーの設定、またはロジック・ゲートなどの、外付けデバイスのデジタル制御が容易になります。また、複数個のパッケージをデイジーチェーン接続できるため、マイクロコントローラに追加するピンの本数が減少します。さらに、内部の不揮発性メモリには、ユーザのシステム定数を保存するための11バイトの追加容量があり、SPI互換のシリアル・データ・インターフェースを通してアクセスできます。薄型で小型サイズの24ピンTSSOPプラスチック・パッケージがあります。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

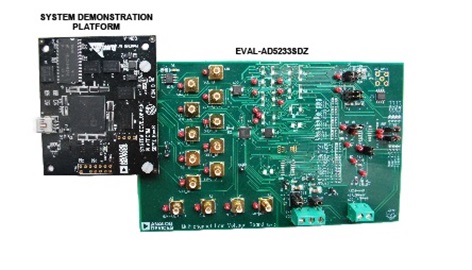

評価キット (1)
参考資料
-
AN-1291: デジタル・ポテンショメータの FAQ8/18/2020
-
AN-686: I2C®リセットの追加 (Rev. 0)12/16/2003
-
AN-582: 複数のデバイスによるデジタル・ポテンショメータの分解能の向上10/2/2002
-
AN-580: Programmable Oscillator Uses Digital Potentiometers (Rev. 0)10/2/2002
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
ソフトウェア & システム
デバイス・ドライバ
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5233BRUZ10 | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP | |
| AD5233BRUZ10-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP | |
| AD5233BRUZ50 | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP | |
| AD5233BRUZ50-R7 | 材料宣誓書（MD） | 信頼性データ | 24-Lead TSSOP | |
| ウェハ・ファブリケーション・データ |
