製品概要

機能と利点

  • プリセットされたワイパー位置を不揮発性メモリで保持
  • 1024ポジション、シングル・チャンネル
  • システム常数を保持することの出来る28バイトのユーザー向けEEMEMメモリ
  • データ保持期間:100年(typ)

製品概要

AD5231は、ポテンショメータまたは可変抵抗器と同じ電子的調整機能を実行しますが、ソリッドステートの信頼性と小型の電子パッケージング・サイズも提供します。10kΩ、50kΩ、100kΩのエンド・ツー・エンド抵抗値オプションにより、可変抵抗器とポテンショメータ・デバイダ・モードの両方のアプリケーションで簡単に調整できます。

融通性の高いプログラミング設定により、直接的なプログラム設定、EEMEMのデータ保存とデータ取出し、インクリメント / デクリメント制御、右 / 左シフトによる6dB変化、ワイパー設定のリードバックを含む、複数の動作および調整モードを選択して実行できます。

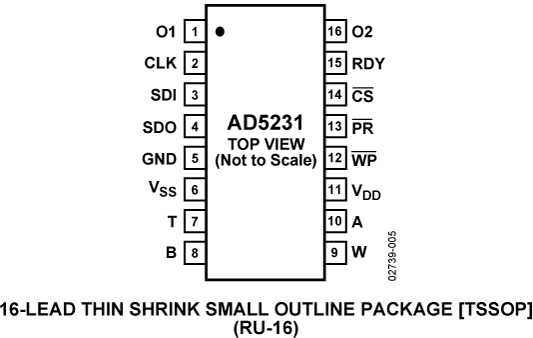

不揮発性のデジタル出力ピンが追加されているため、LEDのオン / オフ、リレーの設定、またはロジック・ゲートなどの、外付けデバイスのデジタル制御が容易になります。また、複数個のパッケージをデイジーチェーン接続できるため、マイクロコントローラに追加するピンの本数が減少します。さらに、内部の不揮発性メモリには、ユーザのシステム定数を保存するための28バイトの追加容量があり、SPI互換のシリアル・データ・インターフェースを通してアクセスできます。薄型で小型サイズの16ピンTSSOPプラスチック・パッケージがあります。

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
