製品概要
機能と利点
- 64ポジション
- 両端抵抗値：10kΩ、50kΩ、100kΩ
- 単純なアップ / ダウン・デジタル制御 / マニュアル設定可能制御
- ミッドスケールにプリセット
- 低ポテンショメータ・モード：TC 10ppm/℃
- 低可変抵抗器モード：TC 35ppm/℃
- 超低電力：IDD＝0.4μA（typ）、3μA（max）
- 高速調整時間：ts＝1μs
- チップ・セレクトでイネーブルになるマルチデバイス動作
- 低動作電圧：2.7～5.5V
- 車載用温度範囲：－40～＋105℃

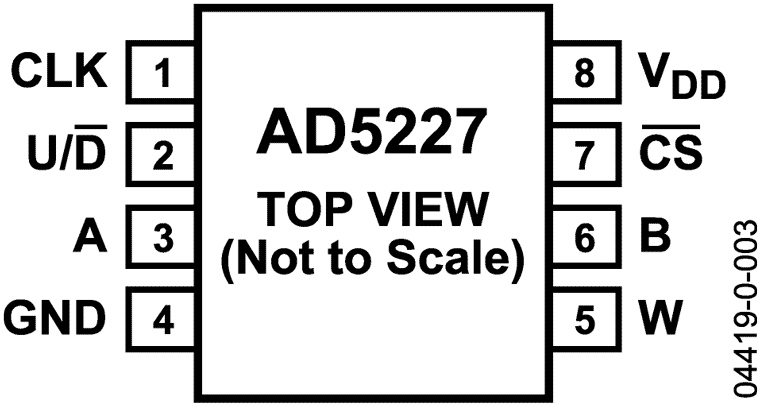

- コンパクトな薄型SOT-23-8（2.9 mm×3mm）鉛フリー・パッケージ
製品概要

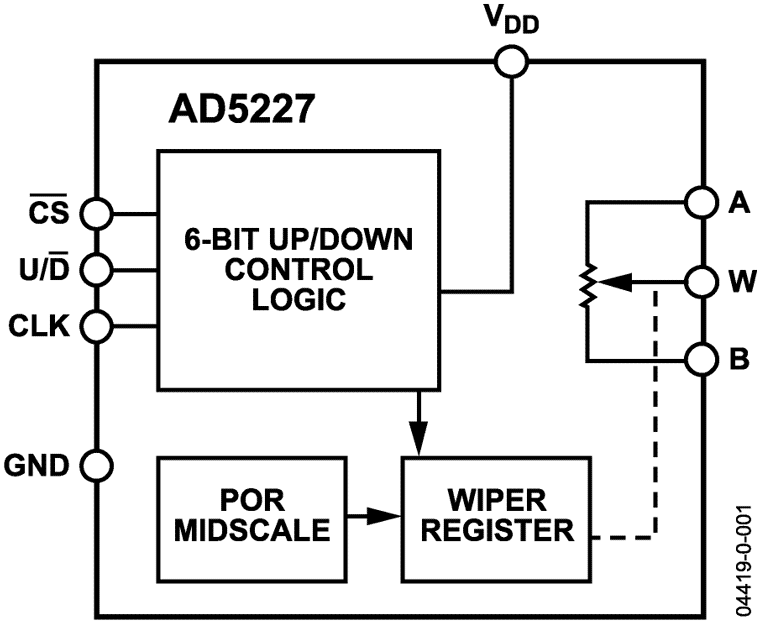

AD5227は、アナログ・デバイセズの最新のアップ / ダウン制御64ステップ・デジタル・ポテンショメータ1です。5Vのポテンショメータや可変抵抗と同じ電子調整機能を実行します。単純な3線式アップ / ダウン・インターフェースによって、マニュアルによるスイッチングや高速のデジタル制御もも可能です。AD5227は、パワーアップ時にミッドスケール値にプリセットします。CSが有効のときは、アップ / ダウン方向がU/Dの状態によって異なり、クロック・パルスごとに処理を実行します。インターフェースは単純であり、どのホスト・コントローラやディスクリート・ロジックからでも制御でき、またロータリ・エンコーダやプッシュ・ボタンを使って手動で制御することもできます。十分な分解能、小さなフットプリント、単純なインターフェースによって、AD5227は機械式のポテンショメータやトリマの代替デバイスとして利用でき、分解能を標準で6倍向上し、ソリッドステートの信頼性や設計レイアウトのフレキシビリティが得られます。こうした性能強化により、エンドユーザのシステムにおいて大幅なコスト削減が実現します。AD5227は、小型で薄型のSOT23-8パッケージを採用しています。すべての部品は、－40～＋125℃の拡張工業用温度範囲（3）で動作が保証されています。
アプリケーション
- 機械式ポテンショメータとトリマの代替品
- LCDのコントラスト制御、輝度制御、バックライト制御
- 携帯用電子機器のレベル調整
- プログラマブル電源
- デジタル・トリマの代替品
- 自動クローズ・ループ制御
1デジタル・ポテンショメータとRDACは同義で使用されています。
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1291: デジタル・ポテンショメータの FAQ8/18/2020
-
AN-686: I2C®リセットの追加 (Rev. 0)12/16/2003
-
AN-711: ADN2847 AC-Coupled Optical Evaluation Kit (Rev. 0)1/1/2000
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| AD5227BUJZ10-R2 | 材料宣誓書（MD） | 信頼性データ | 8-Lead TSOT | |
| AD5227BUJZ10-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead TSOT | |
| AD5227BUJZ100-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead TSOT | |
| AD5227BUJZ50-RL7 | 材料宣誓書（MD） | 信頼性データ | 8-Lead TSOT | |
| ウェハ・ファブリケーション・データ |
