製品概要
機能と利点
- シングルチャンネル、1024ポジションの分解能
- 公称抵抗値：10kΩ
- 50回プログラム可能な（50-T）ワイパー用メモリ
- 可変抵抗モードでの温度係数：35 ppm/℃
- 単電源動作：2.7 V～5.5 V
- 両電源動作：±2.5 V～±2.75 V、ACまたはバイポーラ動作
- I²C互換インターフェース
- ワイパー設定とメモリのリードバック機能
- パワーオン時にメモリの値でリフレッシュ
- 抵抗偏差をメモリに保存

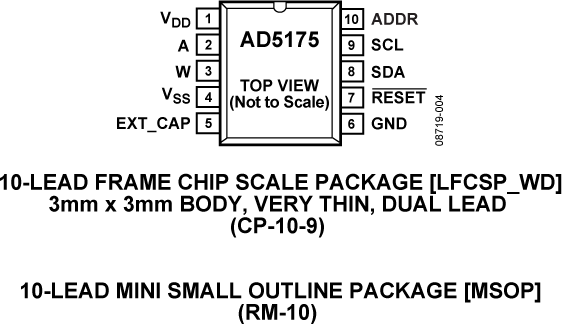

- 薄型10ピンLFCSPパッケージ(3 mm×3 mm×0.8mm)
- 10ピン小型MSOPパッケージ(3 mm×4.9 mm×1.1 mm)
製品概要
AD5175はシングル・チャンネル、1024ポジションのデジタル・可変抵抗器で、コンパクトなパッケージに不揮発性メモリ（NVM）を備えた、業界先端の可変抵抗性能を備えています。この製品は、±2.5V～±2.75Vの両電源動作と2.7V～5.5Vの単電源動作の両方をサポートし、50回プログラム可能な（50-TP）メモリを提供します。
AD5175のワイパーの設定は、I²Cデジタル・インターフェースを介して制御できます。50-TPメモリに抵抗値をプログラムするまでには調整回数の制限はありません。AD5175は他の外部電源は必要とせずに、フューズを切断でき、永久プログラミングのためには50回書き換える機会があります。50-TPの実行期間、永久切断フューズのコマンドは、抵抗値の位置を固定します。（機械式トリーマーをエポキシ剤で固定するように
AD5175は3×3mm、10ピンLFCSPパッケージと10ピンMSOPパッケージを採用しています。この製品は、拡張工業用温度範囲-40℃～+125℃にわたっての動作が保証されています。
アプリケーション- 機械的可変抵抗器の置き換え
- オペアンプ：可変ゲイン制御
- 計測機器：ゲインとオフセットの調整
- プログラマブルな電圧-電流変換
- プログラマブル・フィルタ、遅延、時定数
- プログラマブル電源
- センサーのキャリブレーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
UG-094: 10 ビット、シリアル入力、高精度デジタル可変抵抗の評価用ボード6/30/2010
-
FAQ7/26/2017
-
アプリケーションに最適なdigiPOTを選ぶには3/25/2011
-
Understanding and Applying Digital Potentiometers4/10/2017
-
デジタル・ポテンショメータの用途と使い方4/12/2016
