特長
- 公称抵抗許容誤差：最大±8％
- ワイパー電流：±6mA
- 可変抵抗器モードの温度係数：35ppm/℃
- 低消費電力：
2.5μA（max）＠2.7Vおよび125℃ - 広帯域幅：4MHz（5kΩオプション）
- パワー・オンEEPROMリフレッシュ時間：50μs以下
- データ保存期間：50年＠125℃
- 百万回の書き込み動作が可能
- 単電源動作：2.3V～5.5V
- チップ・セレクト・イネーブルによる複数デバイスの動作が可能
- 広い動作温度範囲：
－40℃～＋125℃ - 薄型2mm×2mm×0.55mm、8ピンLFCSPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
新しい低ワイパー抵抗により、抵抗アレイ両端のワイパー抵抗が45Ω（typ）と小さくなります。
シンプルな3線式アップ / ダウン・インターフェースの採用により、手動切り替え、または最大50MHzのクロック・レートでの高速デジタル制御が可能です。
AD5111は2mm×2mmのLFCSPパッケージを採用しています。これらのデバイスの動作は、工業用拡張温度範囲－40℃～＋125℃で保証しています。
アプリケーション
- 機械式ポテンショメータの置き換え
- ポータブル機器のレベル調整
- オーディオ・ボリューム制御
- 低分解能DAC
- LCDパネルの輝度とコントラストの制御
- プログラマブルな電圧 / 電流変換
- プログラマブルなフィルタ、遅延、時定数
- プログラマブルな電源の帰還抵抗
- センサー・キャリブレーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD5111
資料
Filters
1つが該当
-
すべて
-
データシート
-
ユーザ・ガイド
-
アプリケーション・ノート
-
よく聞かれる質問
-
すべて
-
English
-
中国語
-
日本語
データシート
1
ユーザ・ガイド
2
アプリケーション・ノート
4
HTML
HTML
HTML
HTML
よく聞かれる質問
1
HTML
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
製品選択ガイド 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| AD5111BCPZ10-500R7 |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| AD5111BCPZ10-RL7 |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| AD5111BCPZ80-500R7 |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
|
| AD5111BCPZ80-RL7 |
8-Lead LFCSP (2mm x 2mm w/ EP)
|
|
- AD5111BCPZ10-500R7
- ピン／パッケージ図
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5111BCPZ10-RL7
- ピン／パッケージ図
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5111BCPZ80-500R7
- ピン／パッケージ図
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- AD5111BCPZ80-RL7
- ピン／パッケージ図
-
8-Lead LFCSP (2mm x 2mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
10 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
8 6, 2014
- 13_0244
Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
8 8, 2022
- 22_0192
Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
10 18, 2016
- 16_0036
Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select LFCSP Products
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
8 6, 2014
- 13_0244
Assembly and Test Transfer of Select 2x2 and 1.6x1.6 mm Mini-LFCSP Products to STATS ChipPAC China
AD5111BCPZ10-500R7
製造中
AD5111BCPZ10-RL7
製造中
AD5111BCPZ80-500R7
製造中
AD5111BCPZ80-RL7
製造中
ソフトウェアおよび製品のエコシステム
FPGA/HDL
評価用ソフトをお探しですか？ ここで見つけることができます。
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット 1

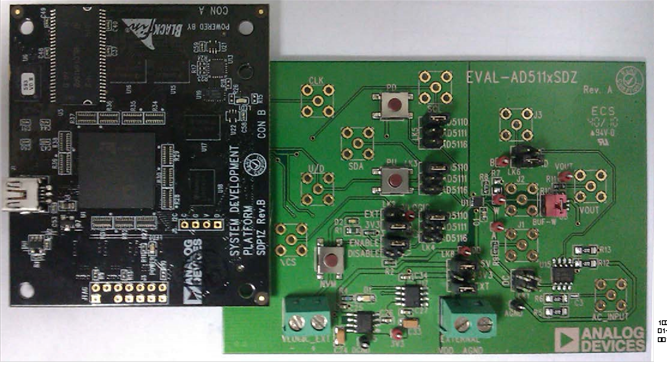

EVAL-AD5111SDZ
AD5111 Evaluation Board
製品の詳細
The AD5111 supports single-supply 2.3 V to 5.5 V operation, making the device suited for battery-powered applications and many other applications, offering guaranteed low resistor tolerance errors of ±8% and high bandwidth while allowing up to ±6 mA current density in the A, B, and W pins.
A simple 3-wire up/down interface allows manual switching or high speed digital control with clock rates up to 50 MHz. The EVAL-AD5111SDZ can operate in single-supply mode and incorporates an internal power supply from the USB.
