製品概要

機能と利点

  • 2個の入力信号処理回路付きADC
  • 入力信号レンジが選択可能(±0.5V、±1.0V、±2.0V)
  • MIL-STD-883Bに完全準拠
  • SFDR:80dB
  • トリミングされたチャンネル間マッチング

製品概要

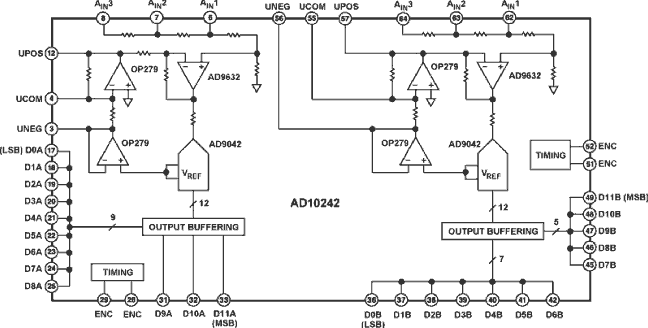

AD10242はアンプ、電圧リファレンス、ADC、出力バッファを内蔵するフル機能を備えたデュアル・シグナル・チェーン・ソリューションであり、非常に優れたトータル・システム性能を発揮します。各チャンネルはゲインおよびオフセットのマッチングを維持するためにレーザ・トリミングされ、チャンネル間クロストーク性能は80dBを超えます。カスタムMCMにAD9631、OP279、AD9042を各2個使用し、スペース、性能、価格の面で従来製品より優れています。

AD10242ではアナログ・シグナル・コンディショニング回路が±5.0V電源で動作し、A/D変換には別の+5.0V電源を使用します。各チャンネルが完全に独立しているので、別個のエンコードおよびアナログ入力による動作が可能です。ユーザがアナログ入力信号範囲を選択できるので、シングル・システム内で複数の機能を実行するために追加が必要となるシグナル・コンディショニング回路が最小限に抑えられます。AD10242の中心的な構成素子は、広いダイナミックレンジが要求されるアプリケーション向けに特別に設計されているAD9042です。

AD10242はアナログ・デバイセズのMIL-PRF-38534 MCMラインで製造しており、完全に認定されています。パッケージはカスタム構成の68ピン・セラミック・ガルウィングが使用され、-55~+125℃の温度範囲動作に対して仕様が規定されています。ユーザーがADCを直接AC結合し、フロントエンドのアンプ・セクションをバイパスできるオプションも含み他のカスタム・オプションについては販売代理店にお問い合わせください。

ADCの性能のその他の詳細についてはADCのデータシートを参照してください。

アプリケーション
  • レーダー信号処理
  • 通信用受信装置
  • FLIR処理
  • 秘話通信
  • すべてのI/Q信号処理アプリケーション
