HMC934
製造中止Analog Phase Shifter SMT, 1 - 2 GHz
- 製品モデル
- 1
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- Octave Bandwidth: 1 to
2 GHz - 400° Phase Shift
- Low Insertion Loss: 3.5 dB
- Low Phase Error: +3.5 / -2 deg
- Single Positive Voltage Control

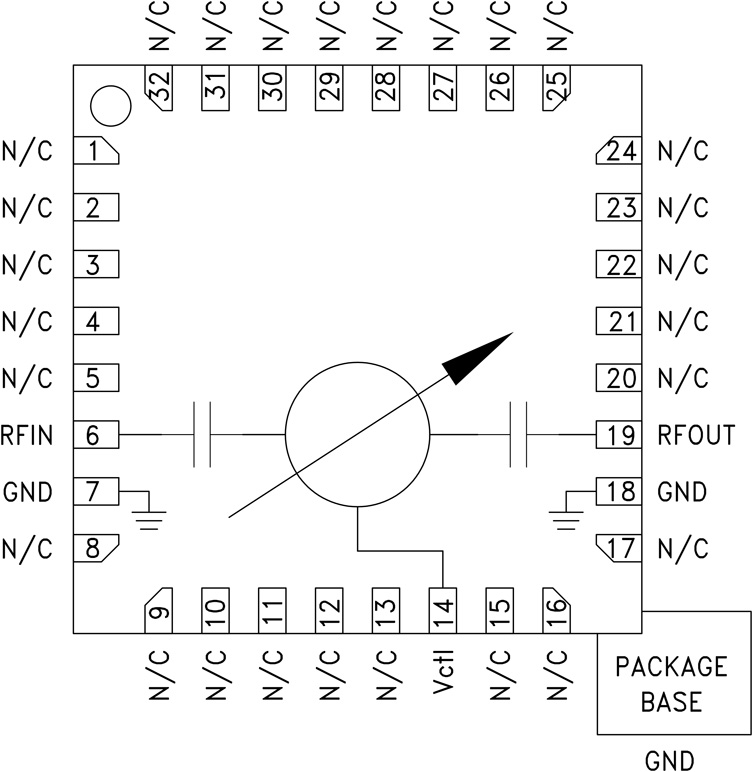

- 32 Lead 5 x 5mm QFN Package: 25 mm²
The HMC934LP5E is an Analog Phase Shifter which is controlled via an analog control voltage from 0 to +13V. The HMC934LP5E provides a continuously variable phase shift of 0 to 400 degrees from 1 to 2 GHz, with extremely consistent low insertion loss versus phase shift and frequency. The high accuracy HMC934LP5E is monotonic with respect to control voltage and features a typical low phase error of +3.5 / -2 degrees. The HMC934LP5E is housed in an RoHS compliant 5 x 5 mm QFN leadless package.
Applications
- EW Receivers
- Military Radar
- Test Equipment
- Satellite Communications
- Beam Forming Modules
推奨代替製品
GaAS MMIC 6 ビット・デジタル位相シフタ、1.2 GHz ～ 1.4 GHz
ドキュメント
製造中止品のデータシート 1
テープ＆リール仕様 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC934LP5E | 32-Lead QFN (5mm x 5mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
12 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC934LP5E | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| HMC936A | 新規設計に推奨 |
GaAS MMIC 6 ビット・デジタル位相シフタ、1.2 GHz ～ 1.4 GHz |
評価用キット
HMC934LP5E Evaluation Board
