HMC156A
製造中止Passive frequency doubler chip and surface mount technology (SMT), 0.7 GHz to 2.4 GHz input
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品の詳細
- Conversion loss: 15 dB
- FO, 3FO, 4FO isolation: 38 dB
- Input drive level: 10 dBm to 20 dBm

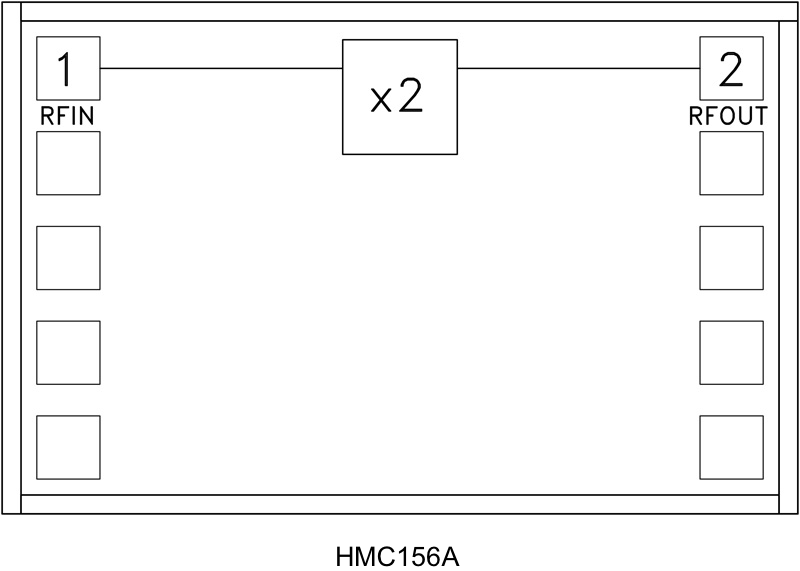

The HMC156A devices are miniature frequency doublers that are available in a monolithic microwave integrated circuit (MMIC) die (HMC156A), and a nonhermetic, ceramic surface mount package (HMC156AC8). Suppression of undesired fundamental and higher order harmonics is 38 dB typical with respect to input signal levels. The doubler uses the same diode/balun technology used in Hittite MMIC mixers, features small size, and requires no dc bias.
Applications
- Wireless local loop
- Local multipoint distribution systems (LMDS)
- Very small aperture terminal (VSAT)
- Point-to-point radios
- Unlicensed National Information Infrastructure (U-NII) and high performance radio LAN (HiperLAN)
- Test equipment
ドキュメント
データシート 1
製造中止品のデータシート 1
テープ＆リール仕様 1
品質関連資料 1
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC156A | CHIPS OR DIE | ||

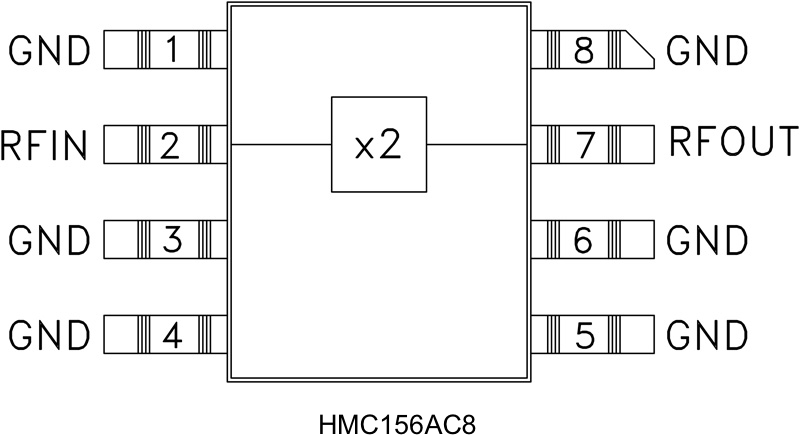

| HMC156AC8 | 8-Lead SMT (4.32mm x 5.59mm) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
12 14, 2015 - 15_0026 Discontinuance of Select Hittite Microwave Products (HMC) from Analog Devices |
||
| HMC156A | 製造中止 | |
| HMC156AC8 | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエスト評価用キット
HMC156C8 Evaluation Board
