HMC1018
製造中止1.0 dB LSB 5-Bit Digital Attenuator SMT, 0.1 - 30 GHz
- 製品モデル
- 2
- 1Ku当たりの価格
- 価格は未定
製品情報
- 1.0 dB LSB Steps to 31 dB
- TTL/CMOS Compatible, Serial Control
- Unique Asynchronous Mode Control Allows Immediate Attenuation Level Setting
- ±1.0 dB Typical Bit Error
- High Input IP3: +43 dBm
- 16 mm² Leadless SMT Plastic Package
The HMC1018LP4E is a broadband 5-bit GaAs IC digital attenuator in a low cost leadless surface mount package. Covering 0.1 to 30.0 GHz, the insertion loss is less than 5.5 dB typical. The attenuator bit values are 1.0 (LSB), 2, 4, 8, 16 for a total attenuation of 31 dB. Attenuation accuracy is excellent at ±0.4 dB typical step error with an IIP3 of +43 dBm. The control interface is CMOS/TTL compatible and accepts a three wire serial input. The HMC1018LP4E features a user selectable power up state and a serial output port for cascading other Hittite serial controlled components.
Applications
- Fiber Optics & Broadband Telecom
- Microwave Radio & VSAT
- Military Radios, Radar & ECM
- Space Applications
- Sensors
- Test & Measurement Equipment
ドキュメント

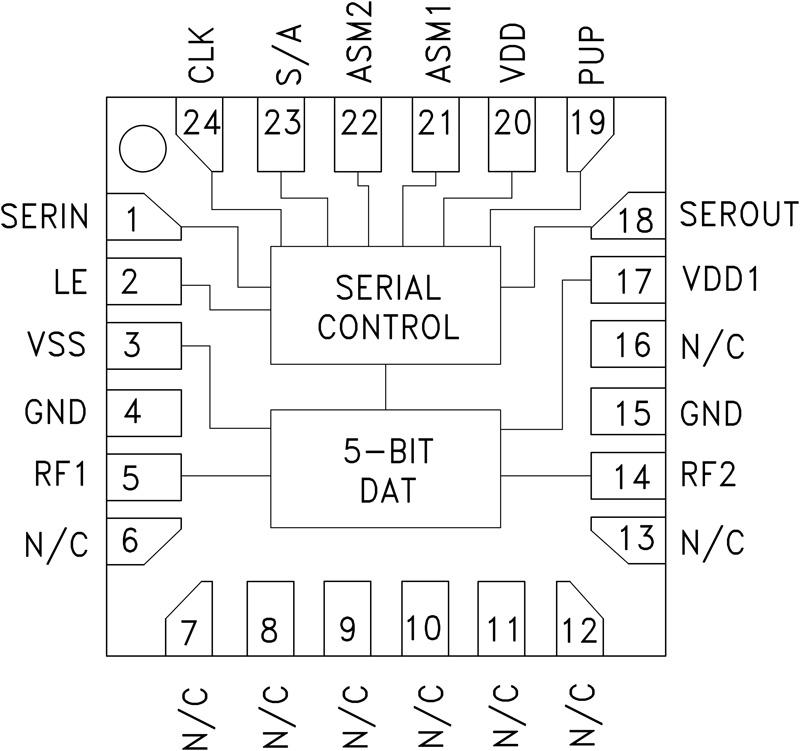

| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| HMC1018LP4E | 24-Lead QFN (4mm x 4mm w/ EP) | ||
| HMC1018LP4ETR | 24-Lead QFN (4mm x 4mm w/ EP) |
| 製品モデル | 製品ライフサイクル | PCN |
|---|---|---|
|
3 3, 2016 - 16_0010 Discontinuance of Select RF and Microwave Products |
||
| HMC1018LP4E | 製造中止 | |
| HMC1018LP4ETR | 製造中止 | |
これは最新改訂バージョンのデータシートです。
ソフトウェア・リソース
必要なソフトウェア／ドライバが見つかりませんか？
ドライバ／ソフトウェアをリクエストハードウェア・エコシステム
| 製品モデル | 製品ライフサイクル | 詳細 |
|---|---|---|
| HMC1018A | 新規設計に推奨 | 1.0 dB LSB GaAs MMIC 5 ビット・デジタル減衰器、0.1 GHz ～ 30 GHz |
評価用キット
HMC1018LP4E Evaluation Board
