ADPD2140

赤外線光学角度センサー

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.47
機能
  • 2 軸光角度測定
  • 入射光の入射角に対する線形応答
  • 可視光ブロッキング光学フィルタ内蔵
  • 光学系不要、正確なアライメント不要
  • 低接合容量: VR = 0.2 V でチャンネルあたり 12.7 pF
  • 低い逆暗電流: VR = 0.2 V で 1.74 pA(4 つすべてのチャンネルを並列接続)
  • 8 ピン、2 mm × 3 mm、0.65 mm 高 LFCSP
追加の詳細
show more Icon

ADPD2140 は、赤外線入射光の入射角を測定する光学センサーです。ADPD2140 の応答から計算される入射角の角度は、±35° の画角で ±5° の線形です。

ADPD2140 の放射感度領域は 0.31 mm2 です。ADPD2140 は接合容量と逆暗電流が低いため、​ADPD1080 の測光用フロント・エンドと最適に統合できます。ADPD2140 を発光ダイオード(LED)などの同期赤外線光源とともに使用して、ジェスチャ認識のためにユーザーの手の動きを検出できます。ADPD2140 には 4 つのフォトダイオード・チャンネルが必要です。そのため、ADPD2140 は ADPD1080BCPZ と併せて使用してください。

小型の透明金型の 2 mm × 3 mm、8 ピン LFCSP パッケージを採用した ADPD2140 は、−40 °C ~ +85 °C の動作温度範囲で仕様規定されています。

アプリケーション

  • 携帯機器でのジェスチャによるユーザー・インターフェース制御
  • 物体の位置追跡
  • 産業用/オートメーション・モニタリング
  • 角度センシング
  • 近接センシング
  • 物体の距離測定(三角測距)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$2.47

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADPD2140BCPZN-R7
  • HTML
  • HTML
ADPD2140BCPZN-RL
  • HTML
  • HTML
ADPD2140WBCPZN-R7
  • HTML
  • HTML
ADPD2140WBCPZN-RL
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

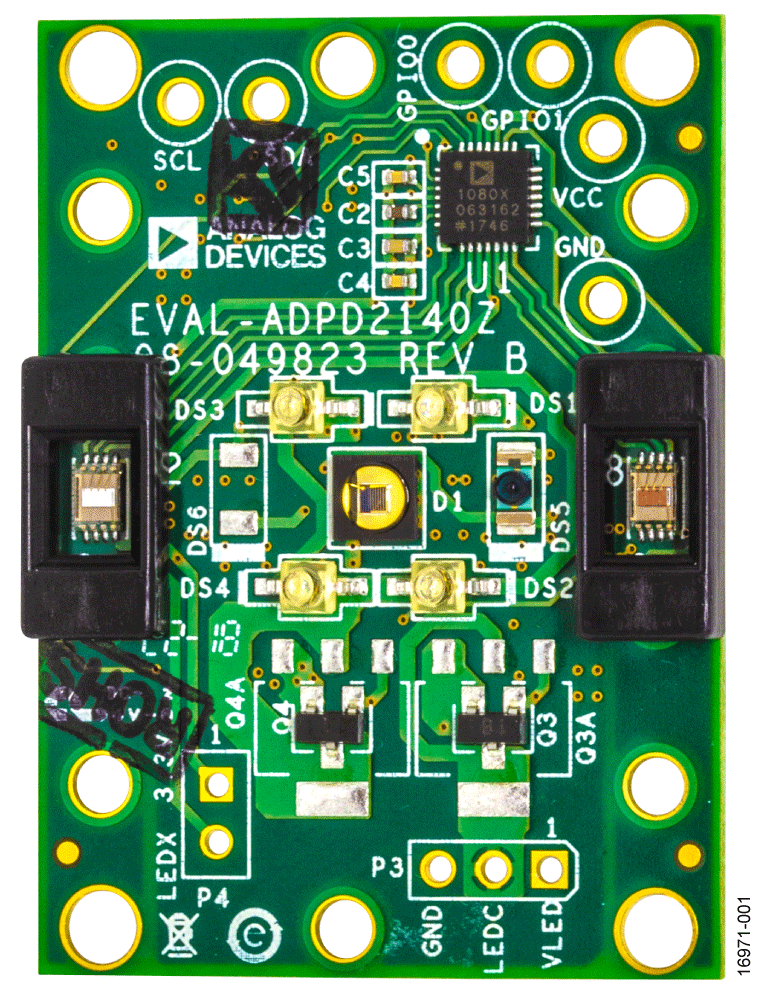

EVAL-ADPD2140Z

APDP2140 評価用ボード

zoom

EVAL-ADPD2140Z

APDP2140 評価用ボード

APDP2140 評価用ボード

機能と利点

  • ADPD2140 フル構成
    • レジスタ・レベル
    • パラメータ・レベル
  • グラフ・ビュー
    • 時系列ビュー
    • ジェスチャ認識ビュー
    • 三角測距ビュー
  • UDP 転送機能

製品の詳細

EVAL-ADPD2140Z 評価用キットを使用すると、ADPD2140 赤外線(IR)光学角度センサーとインターフェースして、ADPD2140 からデータを収集し、ジェスチャ認識機能と三角測距機能を評価できます。

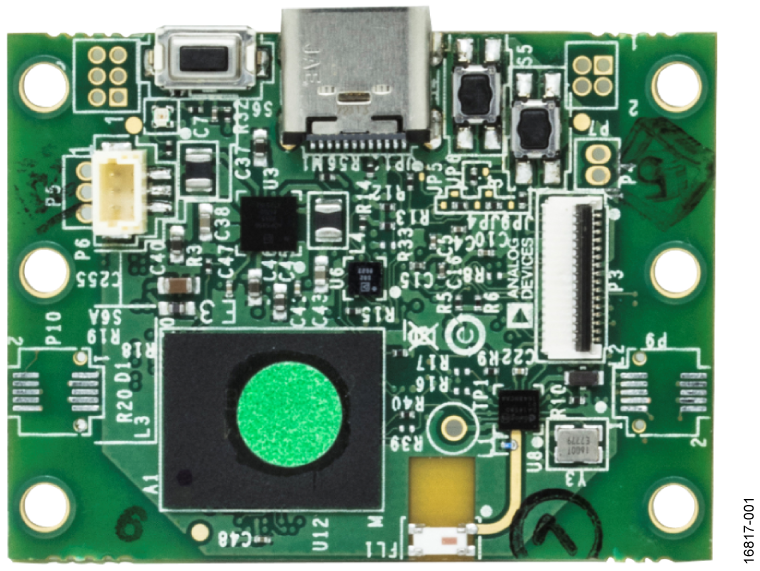

評価用キットには、EVAL-ADPDM3Z 評価用ボードとグラフィカル・ユーザー・インターフェース(GUI)である Applications WaveTool が必要です。Applications WaveTool を使用すると、低レベル/高レベルの構成、リアルタイムのデータ分析、ユーザー・データグラム・プロトコル(UDP)転送機能により、EVAL-ADPDM3Z 評価用ボードと PC が容易にインターフェースをとることができます。Applications WaveTool は、EVAL-ADPD2140Z 評価用ボードの製品ページからダウンロードできます。

PC の USB ポートは EVAL-ADPDM3Z 評価用ボードと EVAL-ADPD2140Z 評価用ボードに電力を供給します。オンボード電圧レギュレータは ADPD2140 の電圧源を提供します。

EVAL-ADPD2140Z 評価用ボードの回路図は、容易に識別できるように信号名を示しています。

ADPD2140 のすべての仕様は、ADPD2140 のデータシートに記載されています。EVAL-ADPD2140Z 評価用ボードを使用する際は、このユーザー・ガイドと併せて参照してください。

リファレンス・デザイン

リファレンス・デザイン 1

Figure 1. CN0569 Simplified Block Diagram

赤外線ジェスチャ認識モジュール ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

zoomopens a dialog

CN0569

赤外線ジェスチャ認識モジュール ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

CN0569

Circuits from the Lab®

tooltip Info:Circuits from the Lab®
赤外線ジェスチャ認識モジュール ※Rev.0 を翻訳したものです。最新版は英語資料をご覧ください。

機能と利点

  • 高集積の光学フロント・エンド
  • 強度測定および方向測定用のデュアル光学センサー
  • オープンソースのジェスチャ検出アルゴリズム
詳細なリファレンス・デザインを表示 external link
