ADG7421F

低電圧故障保護・検出、12Ω RON、デュアルSPSTスイッチ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.41
特長
  • S1ピンおよびS2ピンでの最大±60Vの過電圧故障保護
  • S1ピンおよびS2ピンでの最大±60Vのパワーオフ保護
  • S1およびS2ピンでの過電圧検出
  • デジタル入力がない場合に既知の状態の出力
  • 低オン抵抗:12Ω(代表値)
  • 極めて平坦なオン抵抗:0.005Ω(代表値)
  • 低故障検出スレッショールド電圧:0.1V(代表値)
  • 3kV HBM ESD定格
  • ラッチアップなし
  • 両電源動作:±1.8V~±2.5V
  • 単電源動作:1.8V~5.5V
  • 10ピン、3mm × 2mm LFCSP
製品概要
show more Icon

ADG7421Fは、ソース・ピンでの過電圧保護、電源オフ保護、過電圧検出を備えた低電圧、デュアル単極単投(SPST)の低いオン抵抗スイッチです。

電源入力がない場合、このスイッチはオフ状態を維持し、スイッチ入力は高インピーダンスになります。電源供給時には、Sxピンのアナログ入力信号レベルがVDDまたはVSSをスレッショールド電圧VTだけ超えると、スイッチが自動的にオフになり、デジタルFF(故障フラグ)ピンがロジック・ローになって故障を示します。

これにより、入力信号レベルがグラウンドに対し−60V~+60Vの範囲であれば、電源のあるなしにかかわらず過電圧保護機能が働きます。スイッチは、ロジック1入力でオンになり、5V単電源の場合、VSS + 0.1V~VDD − 0.55Vのアナログ信号範囲において、両方向で等しく良好に導通します。デジタル入力は、全動作電源範囲で1.8Vロジック入力と互換性があります。

ADG7421Fは、測温抵抗体(RTD)入力(データシートの図56参照)および熱電対入力(図55参照)などの小信号に対する過電圧保護を提供するのに理想的です。最大±60Vの高電圧保護機能と低電圧電源を組み合わせることにより、工業用アプリケーションでの低電圧入力段を完成させることができます。

アプリケーション

  • アナログ入出力モジュール
  • プロセス制御システム/分散型制御システム
  • データ・アクイジション
  • 計測器
  • アビオニクス(航空電子機器)
  • ATE(自動試験装置)
  • 通信システム
  • リレー部品の置き換え

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 1
1Ku当たりの価格 最低価格:$2.41

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
ADG7421FBCPZ-RL7
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

EVAL-ADG7421F

低電圧故障保護・検出機能を備えた、12Ω RONのデュアルSPSTスイッチADG7421Fの評価

zoom

EVAL-ADG7421F

低電圧故障保護・検出機能を備えた、12Ω RONのデュアルSPSTスイッチADG7421Fの評価

低電圧故障保護・検出機能を備えた、12Ω RONのデュアルSPSTスイッチADG7421Fの評価

機能と利点

  • 電源電圧
  • 両電源:±1.8V~±2.5V
  • 単電源:1.8V~5.5V
  • ソース・ピンでの過電圧保護
  • 信号電圧:−60V~+60Vまで
  • 過電圧を視覚表示するためのLED
  • 1.8Vロジック互換のパラレル・インターフェース

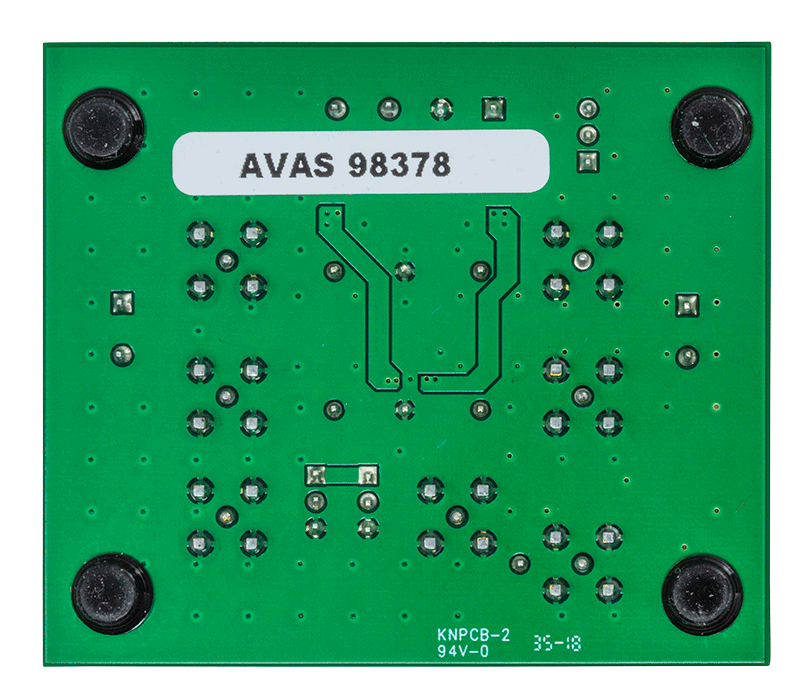

製品の詳細

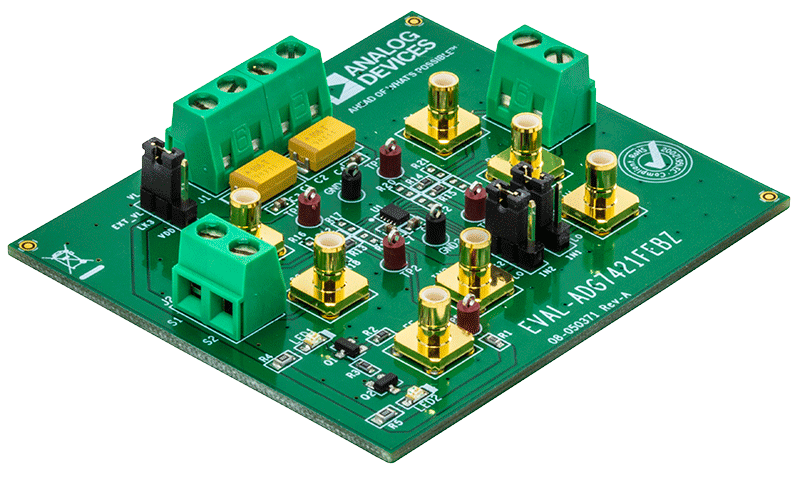

EVAL-ADG7421FEBZは、2つの単極単投(SPST)スイッチ・チャンネルを搭載したADG7421F評価用ボードです。ADG7421Fのソース・ピンには、過電圧検出および保護回路があり、電源オンの状態でも電源オフの状態でも、最大−60Vおよび+60Vまでの信号に対してソース・ピンを保護します。

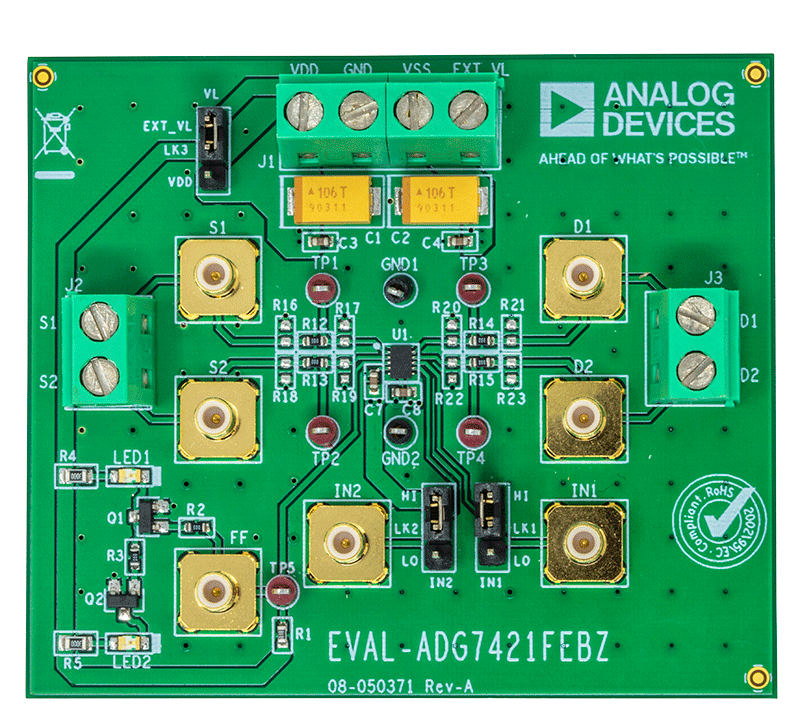

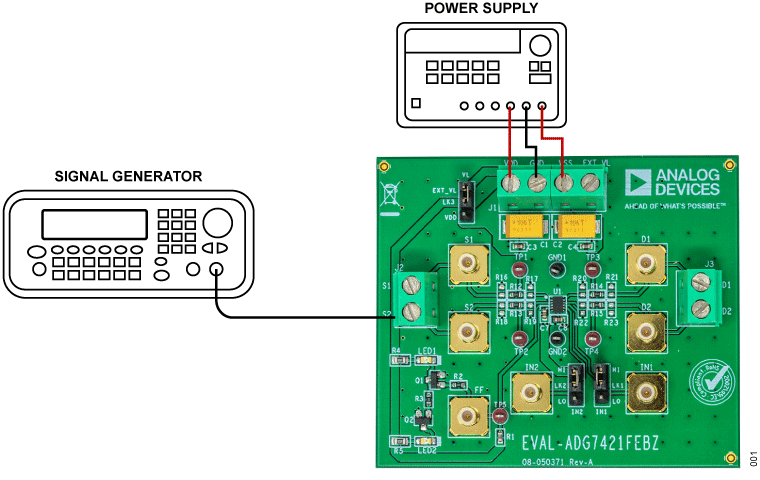

図1は、標準的な評価セットアップにおけるEVAL-ADG7421FEBZを示しています。ADG7421Fはこの評価用ボードの中央にハンダ付けされており、各ソース・ピンとドレイン・ピンに接続するために2線式スクリュー端子が用意されています。3つのスクリュー端子を使用してデバイスに電力が供給されます。4番目の端子は、スイッチの故障ステータスを視覚表示するために装備されているLEDに、ユーザ定義のデジタル電圧を供給するのに使用されます。

ADG7421Fのすべての仕様は、製品のデータシートに記載されています。評価用ボードを使用する際は、このユーザ・ガイドと併せて参照してください。

ツールおよびシミュレーション

ツールおよびシミュレーション 2

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
