製品概要
機能と利点
- 12ビット、45MHz ADC
- 可変ゲインCDS
- 0dB～36dB、10ビットVGA
- 可変レベル制御式ブラック・レベル・クランプ
- 174ps分解能の高精度タイミング・コア
- 内蔵7チャンネルHドライバおよびRGクロック・ドライバ
- 7チャンネルLDドライバ
- 内蔵16チャンネルVドライバ
- 全機能内蔵ISAタイミング・ジェネレータ
- I2Cシリアル・インターフェース
- 1または2データ・レーン対応MIPI CSI-2送信インターフェース
- 外部水晶発振器用内蔵ドライバ
- 8個のGPO
- 6mm × 6mm、0.5mmピッチの117ボールWLCSPパッケージ
製品概要
ADDI9036は、電荷結合素子（CCD）飛行時間（TOF）イメージング・アプリケーション用の全機能45MHzフロントエンド・ソリューションです。ADDI9036には、アナログ・フロントエンド（AFE）、プログラマブル命令セット・アーキテクチャ（ISA）タイミング・ジェネレータ（ISATG）、7チャンネル・レーザー・ダイオード（LD）ドライバ、7チャンネルHドライバ、16チャンネル垂直ドライバ（Vドライバ）が含まれます。高精度タイミング®・コアは、45MHzでの動作時に約174psの分解能でCCD水平クロックとLD出力の調整を可能にします。
AFEには、ブラック・レベル・クランピング、相関ダブル・サンプラ（CDS）、可変ゲイン・アンプ（VGA）、12ビットA/Dコンバータ（ADC）が含まれます。AFEデータは、MIPI® CSI-2送信インターフェースを通じて出力されます。
内部レジスタは、I2Cシリアル・インターフェースによってプログラムできます。
ADDI9036は、6mm × 6mm、117ボールWLCSPパッケージを採用しており、動作温度範囲−20°C～+85°Cで仕様規定されています。
アプリケーション

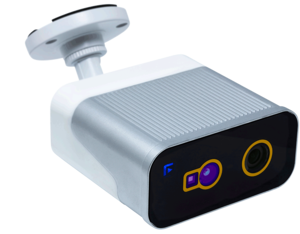

- TOF CCDカメラ
製品カテゴリ
マーケット＆テクノロジー
技術文書一式は、秘密保持契約書（NDA）（PDF）完成後にご利用いただけます。 ご記入いただいたフォームは、電子メールでafe.ccd@analog.comまでお送りください。 次のことにご注意ください。
- 技術文書に関するテクニカル・サポートは、特定の必要条件を満たす、有資格のお客様にのみ提供されます。必要条件として、TOF／光学／イメージング・システムに関する技術的な知識、また年間事業成長見込みが考慮されますが、これらに限定されません。
- アナログ・デバイセズは、様々な市場を対象としたカスタムTOF設計の開発に関する専門知識を持つ、多様な設計パートナと連携しています。
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

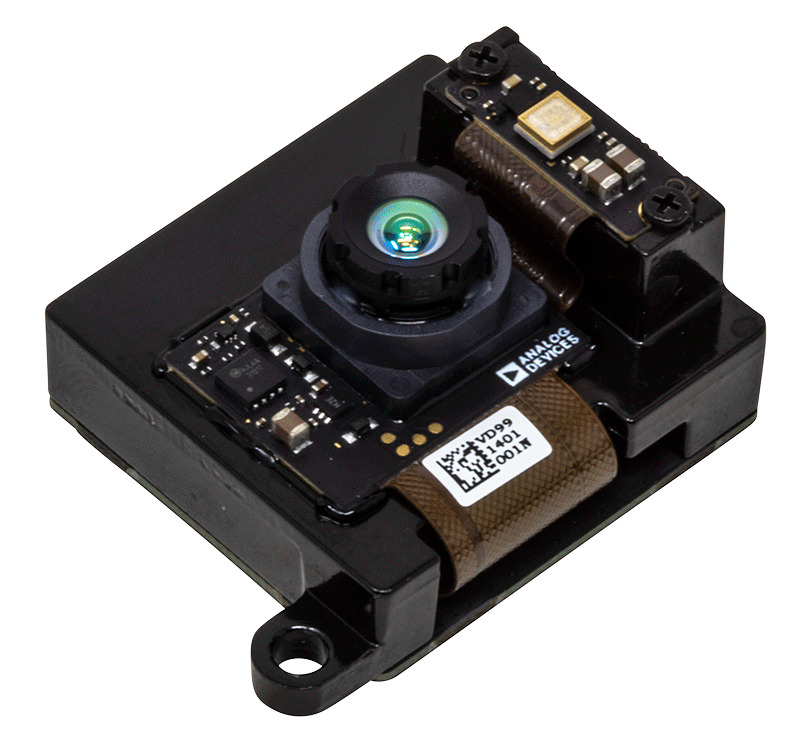

評価キット (1)
